多年前，網路攝影機是安防市場的利基產品，那時候，由於佈線容易、安裝簡易、設定單純等因素，所以，主流產品是NTSC/PAL的類比攝影機與DVR。拜雲端蓬勃發展之賜，再加上螢幕解析度提昇到1080p與高整合度的晶片陸續上市，以致系統成本與技術門檻大幅降低，網路攝影機需求逐年提高。
接下來，就「系統架構」與「晶片比較」與大家分享心得：
1. 適合專業市

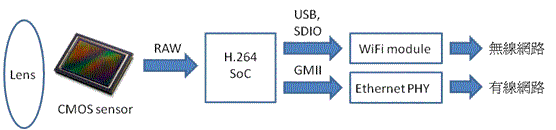

主要以Hisilicon﹝中國﹞、TI﹝美國﹞、Ambaralla﹝美國﹞、Grain Media﹝台灣﹞、Vatics﹝台灣﹞為主流，訴求專業的標案市場，該類系統架構如下。
SoC晶片列表如下
- Hisilicon Hi3516C : http://www.hisilicon.com/
- TI DM383 : http://www.ti.com/
- Ambaralla A5s : http://www.ambarella.com/
- Grain Media GM8128 : http://www.grain-media.com
- Vatics Mozart 380 : http://www.vatics.com
|
Vendor |
Hisilicon |
TI |
Ambaralla |
Grain Media |
Vatics |
|
Part No. |
Hi3516C |
DM383 |
A5s |
GM8128 |
Mozart 380 |
|
Double sensor input |
○ |
○ |
X |
○ |
X |
|
Multi-stream |
1080p30 + D1@30 |
1080p60 + D1@30 |
1080p30 + D1@30 |
1080p30 + 720p30 |
1080p30 + 720p30 |
|
Embedded ISP |
○ |
○ |
○ |
○ |
○ |
|
Max. resolution |
5MP |
1080p |
14MP |
5MP |
14MP |
|
AE, AWB & AF |
○ |
○ |
○ |
○ |
○ |
|
WDR |
○ |
X |
○ |
X |
○ |
|
H.264 |
○ |
○ |
○ |
○ |
○ |
|
MPEG4/MJPEG |
○ |
○ |
○ |
○ |
○ |
|
AES/DES |
○ |
N/A |
○ |
○ |
○ |
|
3DES |
○ |
N/A |
○ |
○ |
X |
|
Face detection |
○ |
○ |
○ |
X |
X |
|
3D de-interlace |
N/A |
X |
X |
○ |
○ |
|
3D noise reduction |
○ |
X |
○ |
X |
X |
|
Ext. memory |
DDR2/3 |
DDR2/3 |
DDR2/3 |
DDR2 |
DDR2 |
|
Package |
FC-CSP |
BGA |
TFBGA |
TFBGA |
TFBGA |
|
Pin number |
416 |
609 |
404 |
256 |
484 |
|
Dimension |
15*15 |
16*16 |
15*15 |
12*12 |
15*15 |
2. 適合消費市場的Router SoC架構

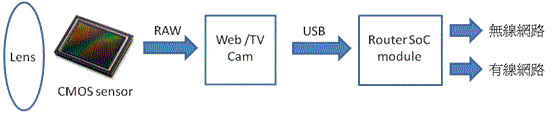

主要以AIT﹝台灣﹞、SunplusIT﹝台灣﹞、Sonix﹝台灣﹞為主流，訴求價格低廉的消費市場，該類系統架構如下。
Web/TVCam晶片列表如下
- AIT AIT8423 : http://www.a-i-t.com.tw
- SunplusIT SPCA2080A : http://www.sunplusit.com
- Sonix SN9C292A : http://www.sonix.com.tw
|
Vendor |
AIT |
SunplusIT |
Sonix |
|
Part No. |
AIT8423 |
SPCA2080A |
SN9C292A |
|
Multi-stream |
X |
X |
○ |
|
Max. resolution |
8MP |
2MP |
3MP |
|
H.264 效能 |
1080p30 |
X |
1080p30 |
|
JPEG效能 |
8MP |
1080p20 or 720p30 |
1080p30 |
|
Embedded CPU |
32-bit |
8-bit |
○ |
|
AE, AWB & AF |
○ |
○ |
○ |
|
Digital PTZ |
X |
X |
○ |
|
OSD |
X |
X |
○ |
|
Motion detection |
N/A |
N/A |
○ |
|
USB 2.0 HS |
○ |
○ |
○ |
|
Package |
STFBGA |
QFN |
N/A |
|
Pin number |
172 |
46 |
N/A |
|
Dimension |
11*11 |
6.5*4.5 |
N/A |
