LAUNCH X431工具 支援大眾/奧迪第四代儀表的替換功能。當車輛需要更換儀表時，LAUNCH X431診斷工具可以配合XPROG3（G3）程式設計器執行此功能。本文將介紹如何操作。

工具要求：

X431 PRO系列：

X431 PROS V  / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V / PRO3 V+ Elite / X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5等，需要與XPRO3 (GIII) 密鑰程式設計器一起使用。

X431 PAD系列產品：

X431 PAD V  / X431 PAD VII，需要與XPRO3（GIII）金鑰編程器一起使用。

操作流程：

1.先安裝原廠儀表，透過OBD的鑰匙匹配功能讀取原廠防盜資料。

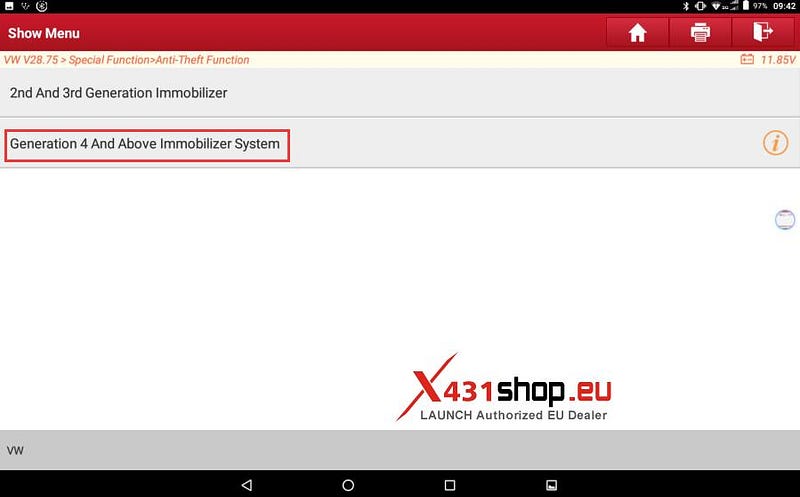

具體操作：選擇【特殊功能】->【防盜功能】，仔細閱讀免責聲明，點擊“確定”，選擇【第四代及以上防盜系統】。

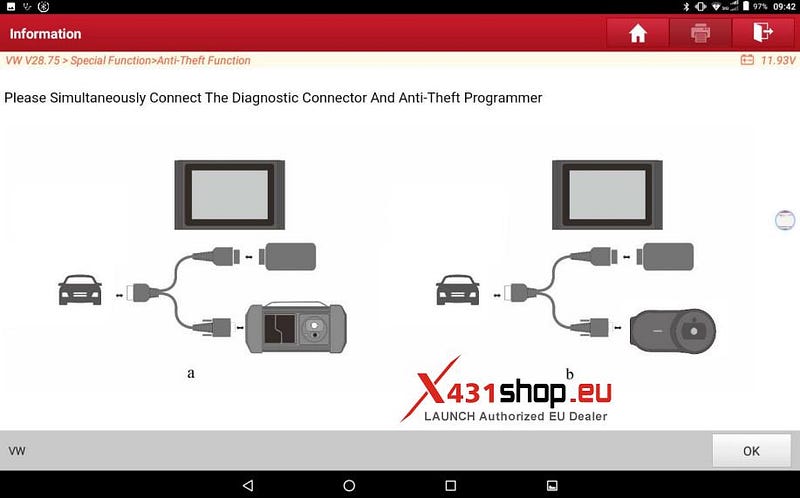

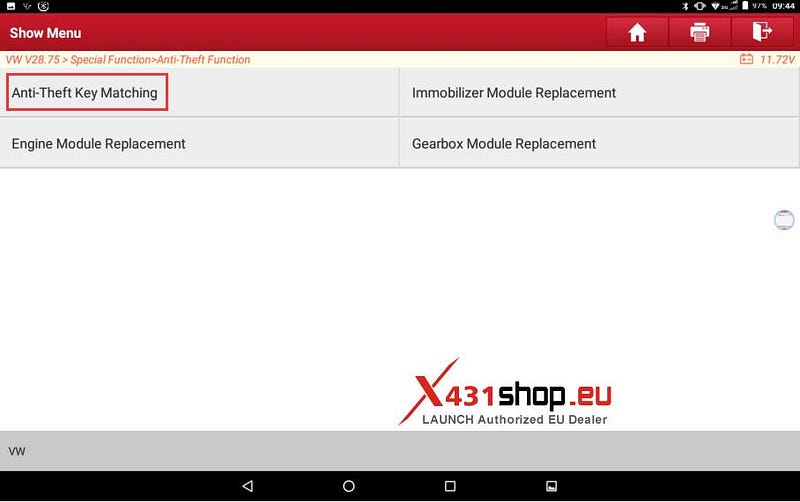

2.選擇【防盜鑰匙配對】->【鑰匙學習】。依照圖示資訊連接診斷接頭和防盜編程器，點選「確定」；

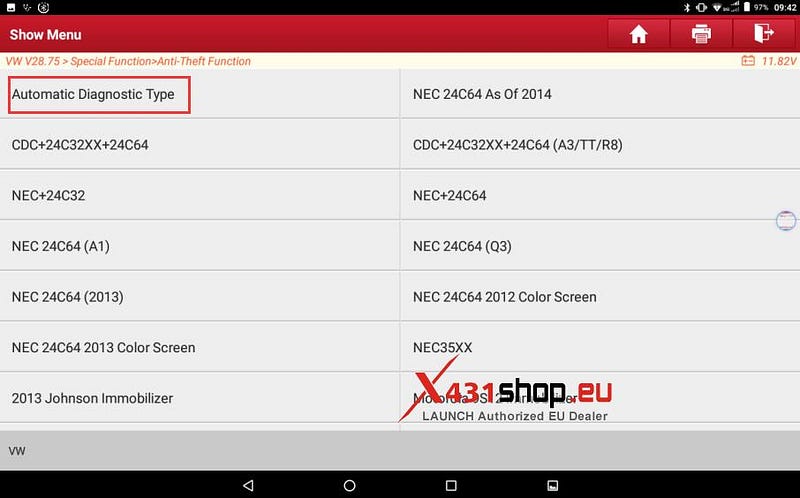

4.選擇【第四代防盜器】->【第四代CAN儀表】->【自動診斷類型】；如果已經知道儀器類型，則直接選擇相應類型進入。

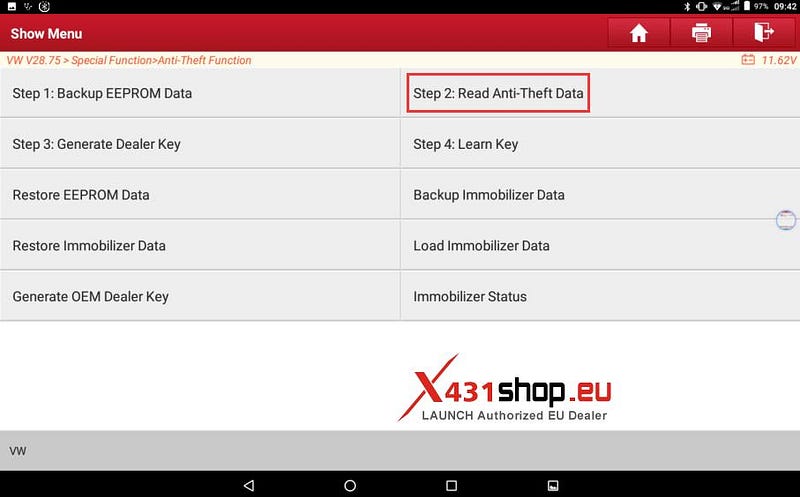

5.選擇【步驟2：讀取防盜資料】讀取原儀器的防盜資料。

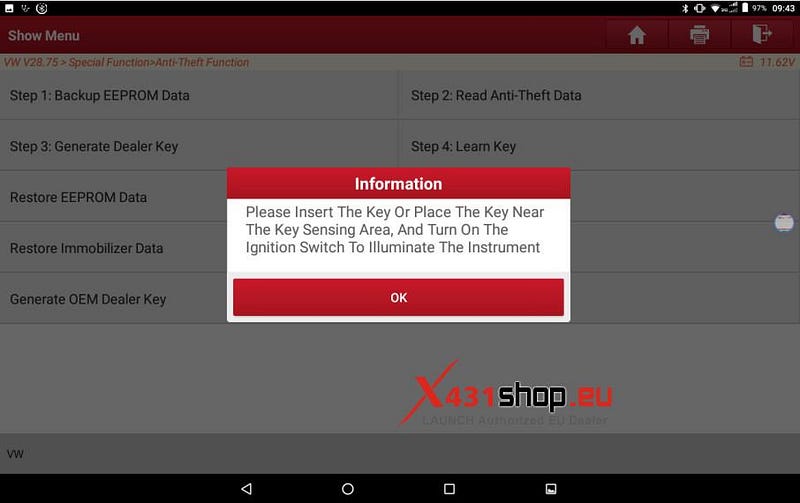

6.請插入鑰匙或將鑰匙放置在鑰匙感應區域附近並打開點火開關，點選「確定」。

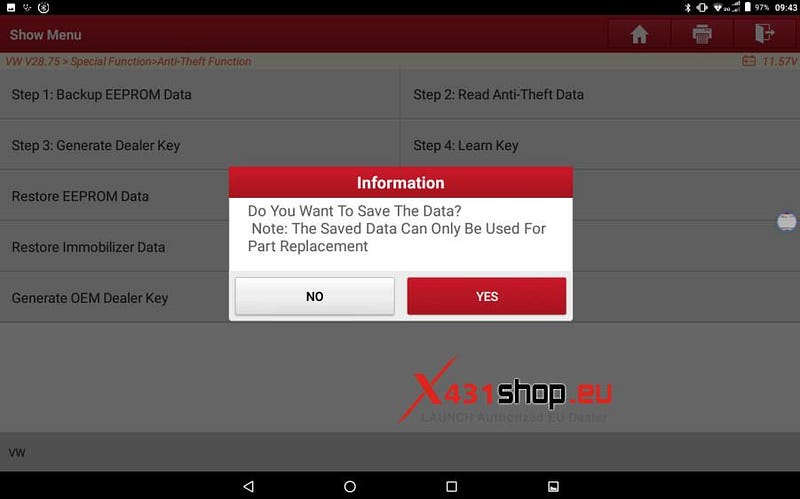

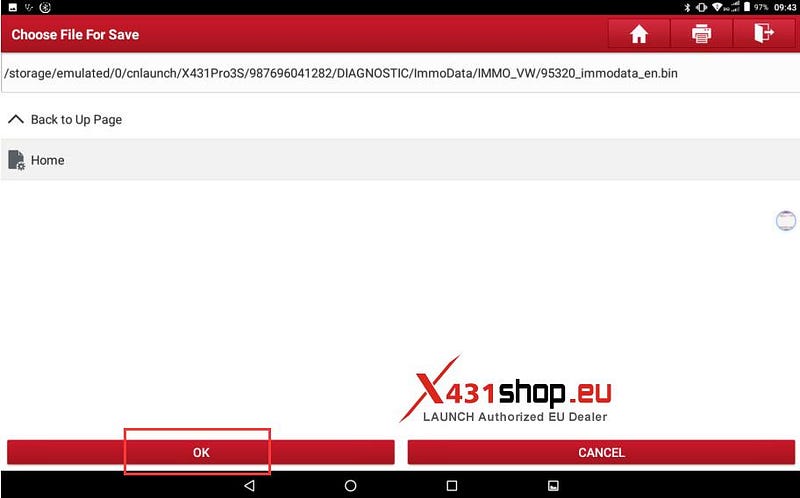

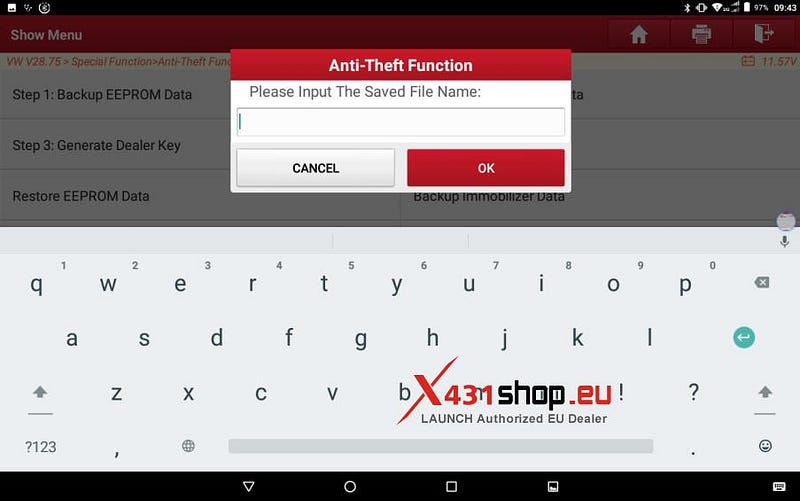

7.點選「是」儲存防盜資料。請輸入檔名，點選“確定”，也可以選擇儲存路徑，點選“確定”。

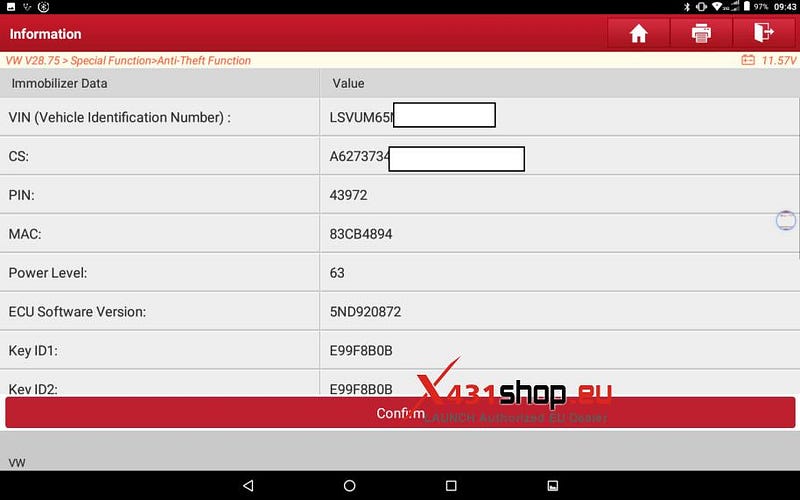

8.備份防盜資料後即可查看相關信息，點選「確定」。然後將外部儀器直接連接到防盜程式設計器並依步驟5-8取得外部儀器的防盜數據，然後將外部儀器安裝在汽車上。

註：部分江森NEC95320、摩托羅拉9S12、馬瑞利NEC95320、部分NEC24C32、部分NEC24C64等外接儀表可安裝在車輛上，並透過OBD讀取。

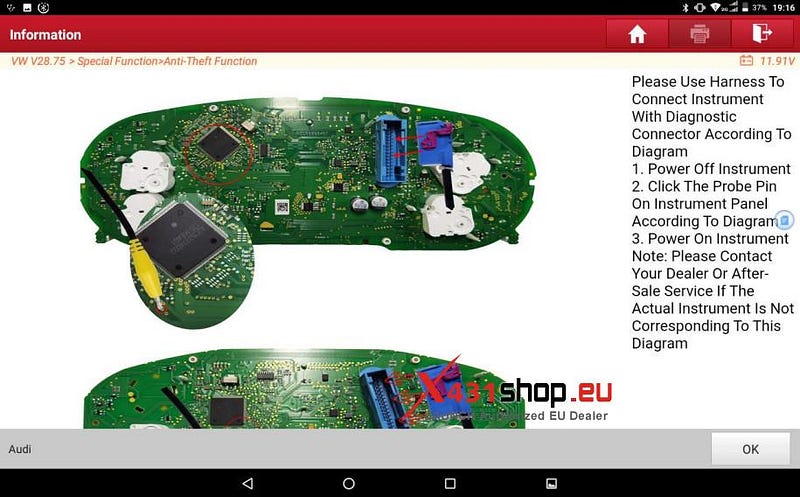

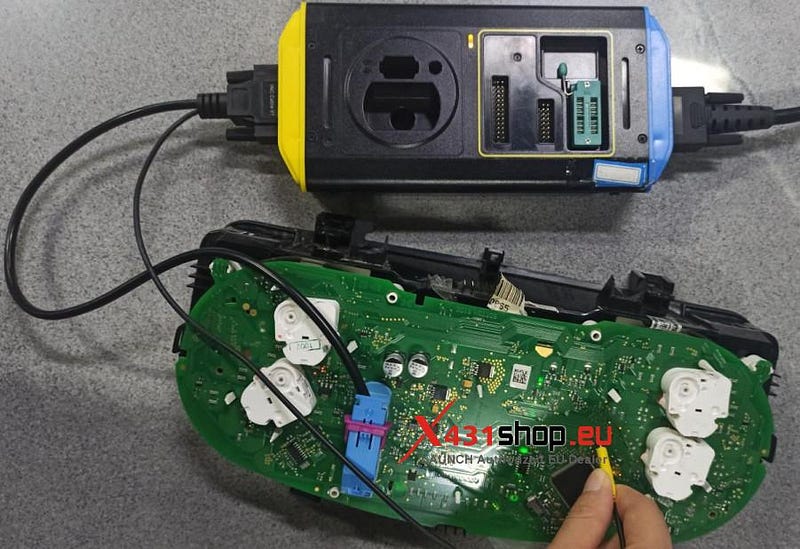

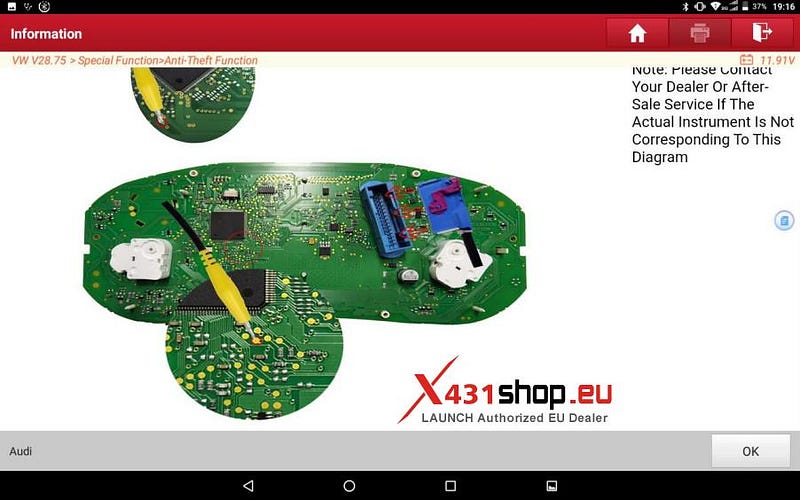

其他類型的儀器，可以透過轉儲數據讀取防盜數據，點擊「轉儲全部遺失模式」依照指示取得防盜數據，操作過程可以參考下面三張圖。

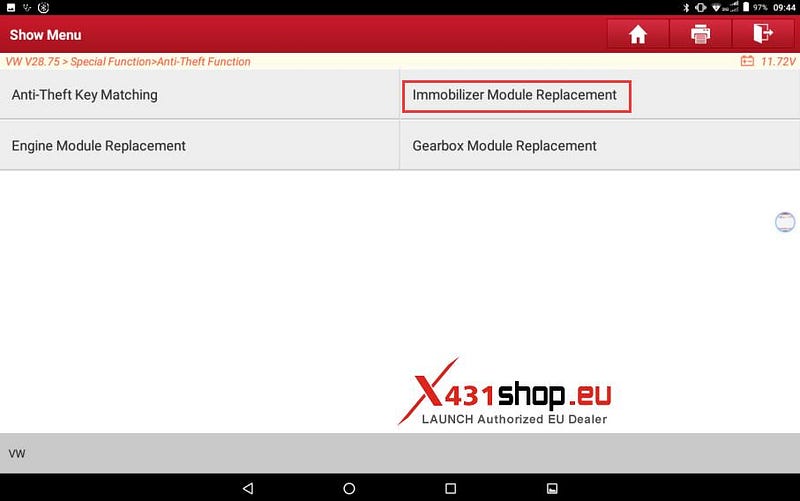

9. 返回步驟2中的[防盜功能]選單，這次選擇[防盜模組更換]。

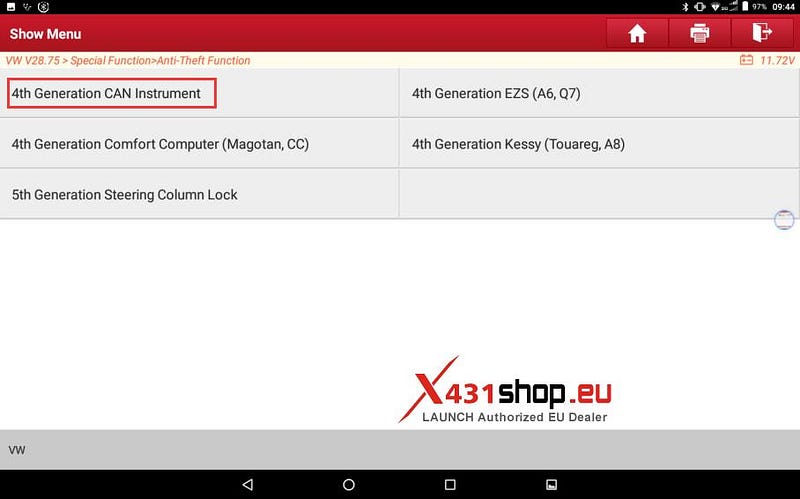

10.選擇[第四代CAN儀器]。

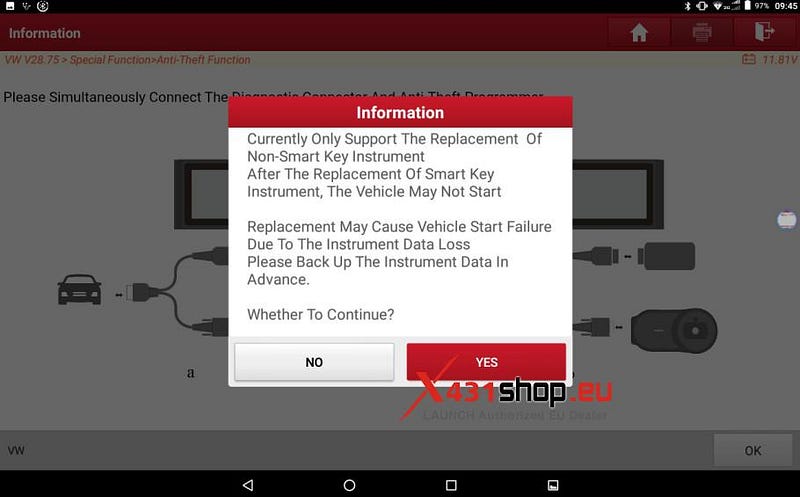

11.仔細閱讀儀器更換訊息，確認是否繼續。

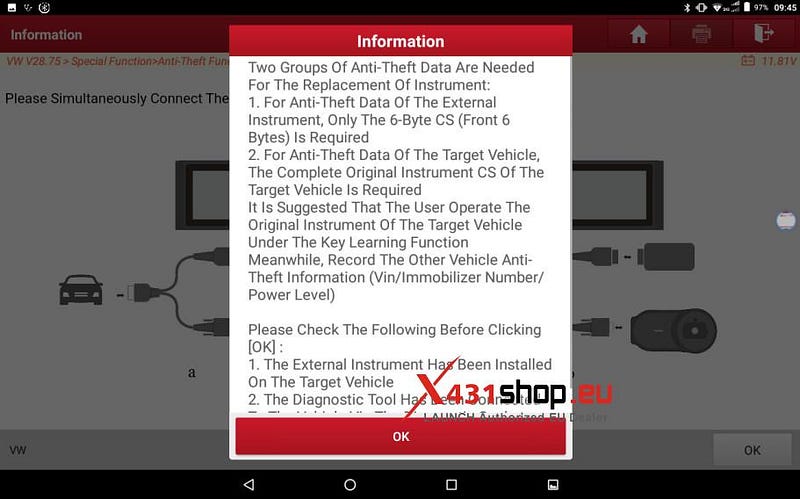

12.仔細閱讀以下訊息，並檢查是否符合儀器更換的條件，點選「確定」。

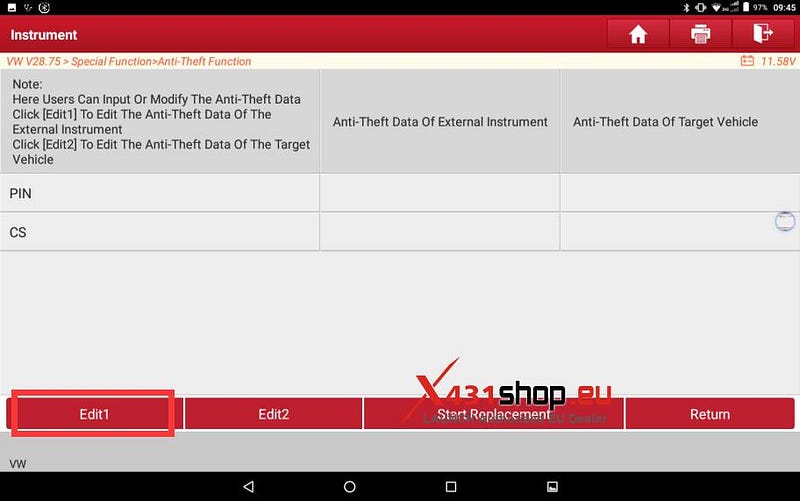

13.選擇[編輯1]編輯外部儀器防盜資料；

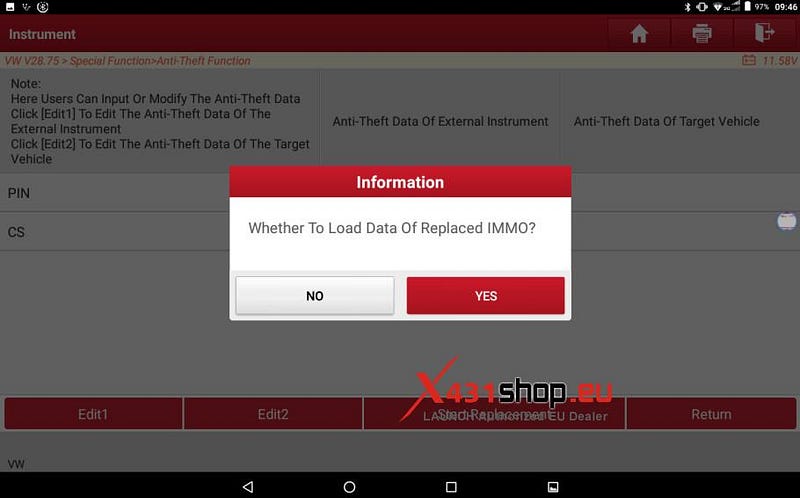

14.點選「是」載入備份的外部儀器防盜數據，點選「確定」。

註：若無防盜數據，則點選“否”，並輸入外部儀器CS的前6個位元組

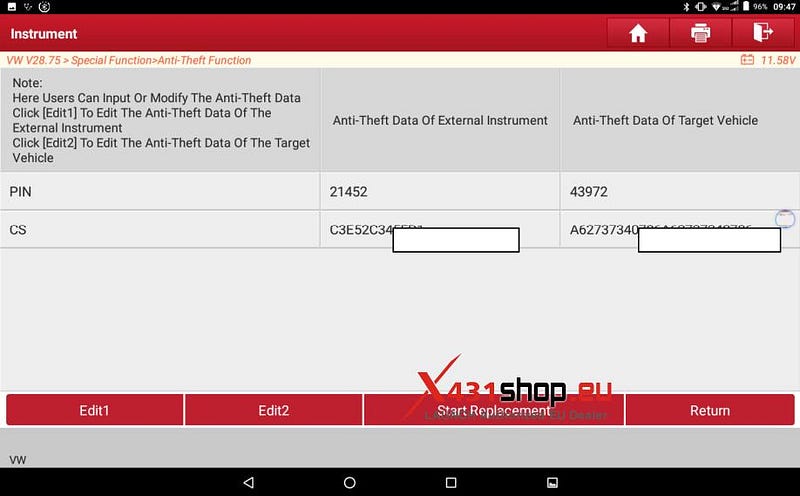

15.點選【編輯2】，點選「是」載入目標車輛備份的防盜數據，即可得到兩張防盜數據結果圖。

附註：若沒有目標車輛的防盜數據，請點選“否”，並輸入外部目標車輛的12位元組CS（透過直連讀取，或透過其他方式取得）。

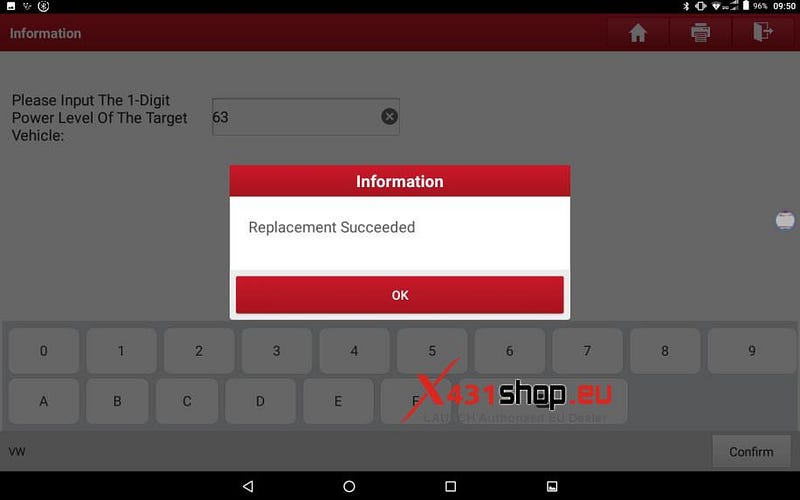

16.點選【開始替換】，完成後提示「替換成功」。

至此，工作就完成了。
