如果 OBDSTAR X300 Classic G3 無法正常啟動，您可以打開設備外殼並使用設定為歐姆範圍的萬用電表來診斷問題。測量電容器C75兩端的電阻 。

• 如果讀數約為 0Ω，則表示短路很可能是由損壞的組件 U17 和 L8引起的。
• 更換 U17 和 L8 應該可以解決啟動問題。

請參閱下面的詳細操作指南。

注意：OBDSTAR X300 Classic G3（黃色）= KeyMaster G3（綠色）

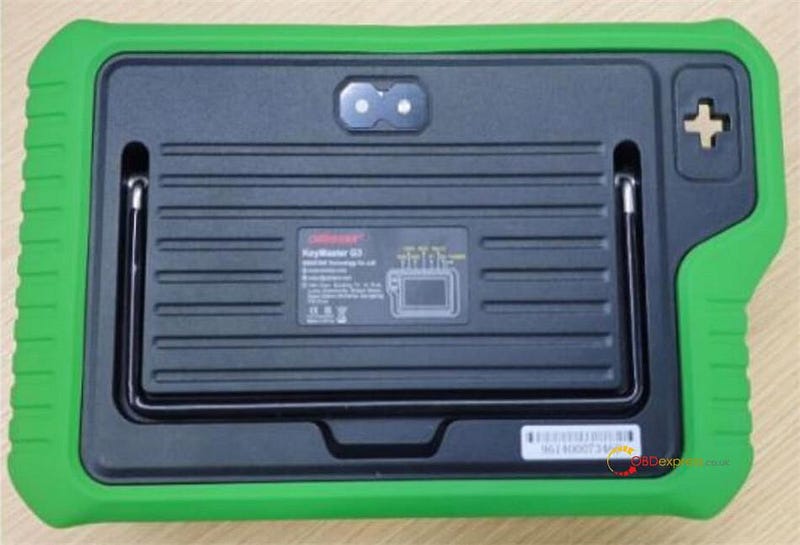

步驟 1：取下保護殼和螺絲
取下橡膠保護殼。然後，使用螺絲起子鬆開並卸下固定 X30​​0 Classic G3 設備外殼的六角螺絲。

第 2 步：斷開電池
打開後蓋。按下電池連接器夾並輕輕拉出電池連接器以安全斷開電源。

步驟 3：測試電容器 C75將萬用電表設定為歐姆 (Ω) 範圍並測量電容器 C75
兩端的電阻 。

• 如果電阻接近 0Ω ，則表示由損壞的組件U17 和 L8引起短路 。
• 繼續更換 U17 和 L8。

步驟 4：拆除並更換 U17 和 L8使用設定為350 ± 10°C 的
烙鐵或熱風槍  移除故障組件。

• 重要提示： 用 1uH 電感器取代 L8。

步驟 5：驗證維修狀況
更換組件後，  再次測量C75兩端的電阻。

• 讀數約 36KΩ ， 證實 U17 和 L8 已成功更換，短路問題已解決。

步驟 6：重新連接並測試
重新連接電池連接器。重新組裝後蓋並按下電源按鈕啟動裝置。

如果 OBDSTAR G3 正常開機，則修復成功。

步驟 7：最終組裝
用螺絲固定後蓋並重新安裝橡膠保護殼。修復完成。
