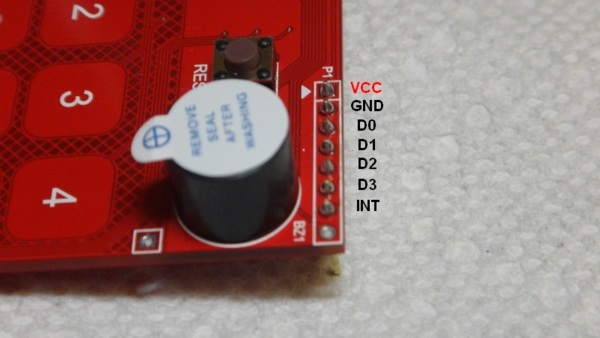

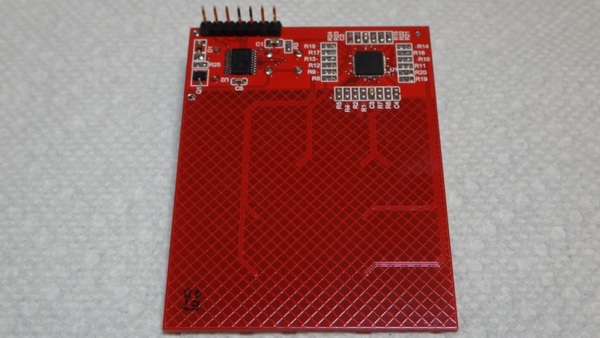

接腳說明：

VCC：2v~5.5v

GND：接地

D0~D3：資料輸出，有拴鎖

INT：按下按鍵時，高電位輸出，蜂鳴器發聲

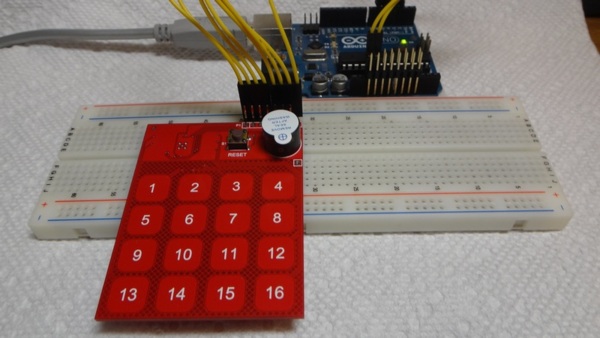

依照以下連接ARDUINO UNO：

鍵盤板 <-> ARDUINO

VCC <-> 5V

GND <-> GND

D0 <-> DIGITAL 2

D1 <-> DIGITAL 3

D2 <-> DIGITAL 4

D3 <-> DIGITAL 5

INT <-> DIGITAL 6

程式碼範例：

const int D0 = 2;
const int D1 = 3;
const int D2 = 4;
const int D3 = 5;
const int INT = 6;
const int ledPin = 13;
char keyState = 0;
char keyValue;

void setup() {
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  pinMode(D0, INPUT);
  pinMode(D1, INPUT);
  pinMode(D2, INPUT);
  pinMode(D3, INPUT);
  pinMode(INT, INPUT);
}

void loop(){
  keyState = digitalRead(INT);
  if(keyState == HIGH) {
    digitalWrite(ledPin, HIGH); keyValue = digitalRead(D3) * 8 + digitalRead(D2) * 4 + digitalRead(D1) * 2 + digitalRead(D0);

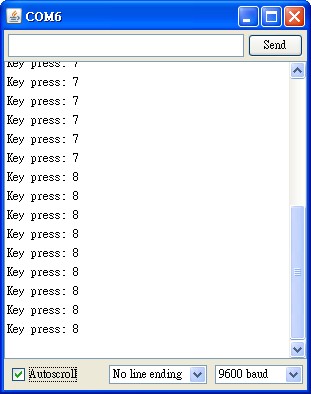

    Serial.print("Key press: ");
    Serial.println(keyValue + 1, DEC);
  }
  else {
    digitalWrite(ledPin, LOW);
  }
}
