ARDUINO 簡易波形產生器
2014/03/19 11:57
瀏覽8,016
迴響3
推薦0
引用0
改良自這裡，與原作者不同的是：
- 增加振幅與位準的調整
- 由ARDUINO供電，取消外接9V電池，電池晃來晃去不方便
- LM386改為LM358，OP電源由0~9V改為+-5V，使波形可通過0V以下
在網頁中下載 function_generator.ino.zip

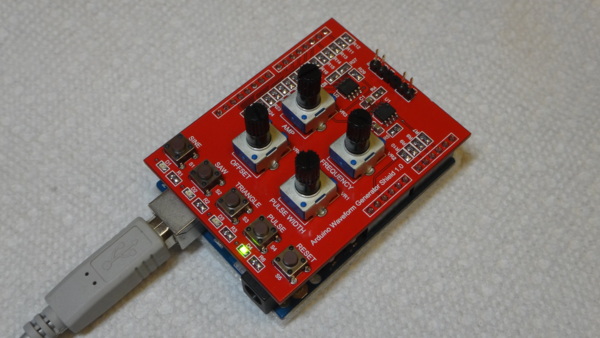

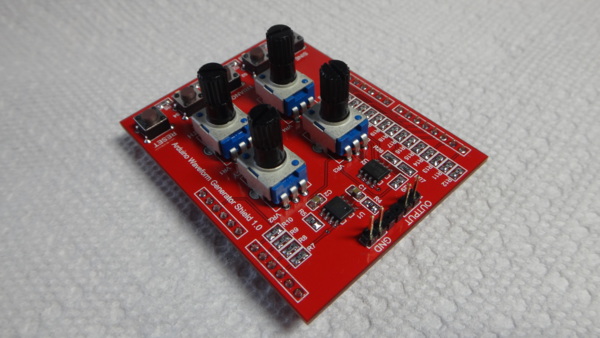

外觀
輸出與接地
接上ARDUINO UNO底板
接上電源或RESET的時候，波形都沒有輸出，後來發現要轉動一下FREQUENCY，波形就出來了，而且從PLUSE直接選SINE也切不過去，要先選其他兩個就可以了

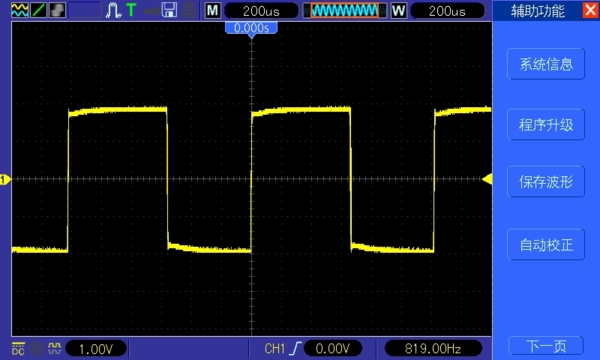

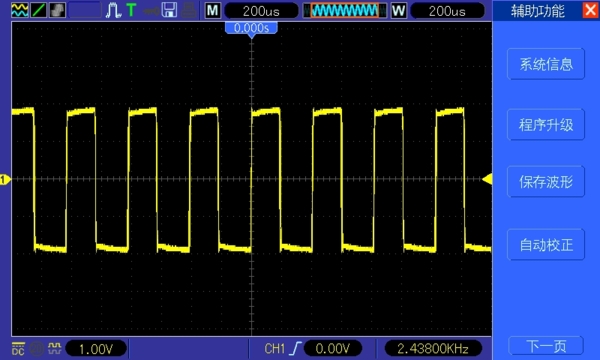

方波
旋轉FREQUENCY改變頻率

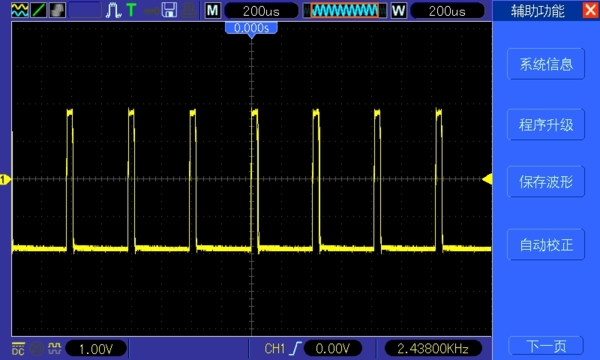

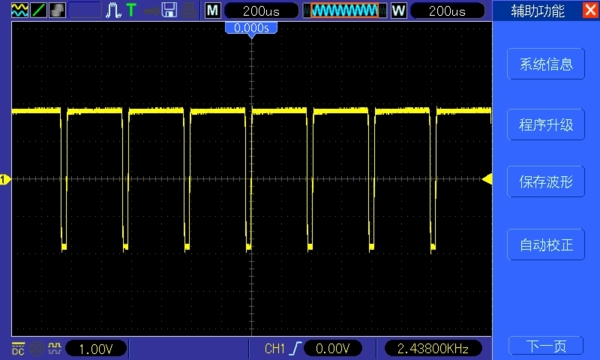

旋轉PULSE WIDTH改變寬度

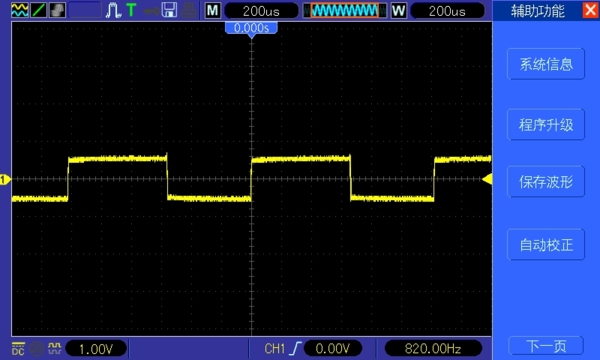

旋轉AMP改變振幅
旋轉OFFSET改變電壓準位

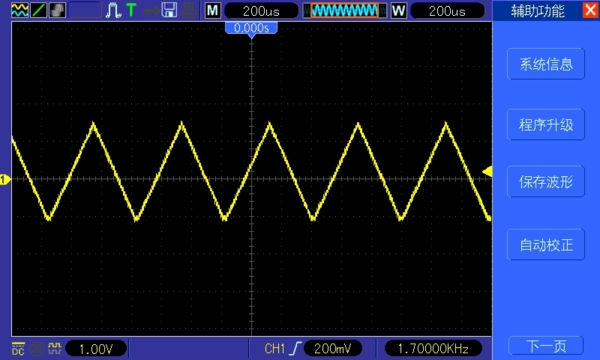

三角波

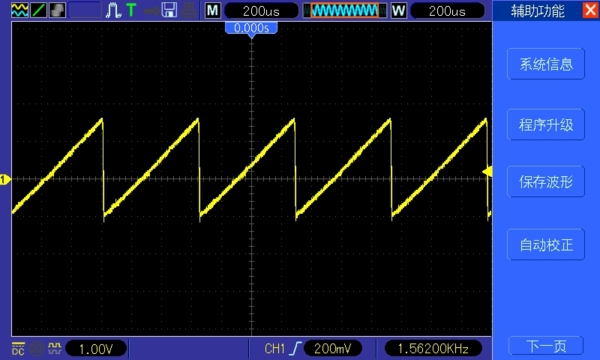

鋸齒波

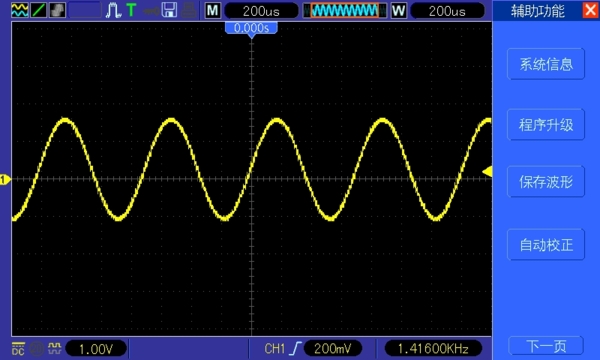

正弦波
波形皆可調整頻率，振幅，位準
