■戴辰

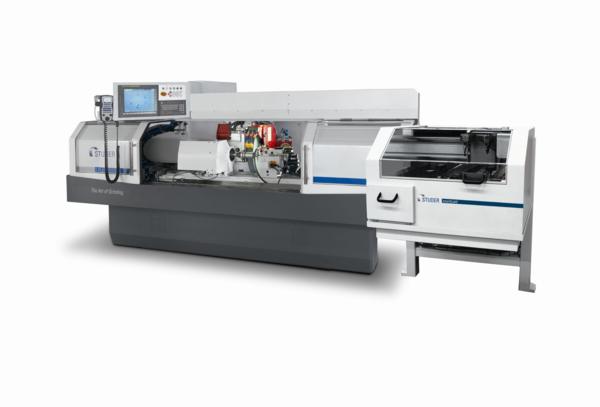

台灣大昌華嘉公司引進Studer全球銷售超越1000台的S33萬
能圓筒磨床，最大特色為新的研磨頭具有兩個外徑研磨主軸
及一個內徑研磨單元，三個研磨砂輪可確保工件能個別且快
速加工，多重工件幾何精度在單一夾持製程裡即可完成研磨
，目前，該機台已為工具製造、加工廠與供給工業的客戶帶
來極大競爭優勢。

S33搭配結合個人電腦的CNC控制器，可使用新的StuderWIN
操作者介面，StuderGrind可程式軟體模組能直接裝在控制
系統上，這些獨一無二的優勢應用於此價格等級的萬能圓筒
磨床。

此外，尚有多項新的特色如，發那科 (Fanuc) 00i-TD控制
器結合StuderWIN的作業視窗、新的PCU副操控裝置單元、所
有的周邊設備現整合在控制螢幕裡，例如沒有額外用於定寸
裝置量測或平衡單元的操作面板、標準砂輪頭座具有一個位
於0°或30°外徑砂輪、萬能砂輪頭座含砂輪主軸，可加為2
個ψ500mm外徑研磨砂輪與1個高頻內徑研磨主軸可具手動
2.5°或自動1°分割的B軸。線性光學尺X軸與Z軸直接，絕
對的量測系統，解析度0.0001mm，不需每日回歸參考點、控
制面板具有電子手輪，讓操作者能夠利用傳統機器的優勢，
因此，所有研磨循環也能手動執行

另，新的線上量測具備數位量測頭，平衡系統，接觸感知器
與自動門驅動，一個環形感知器用於接觸感知器，使用在外
徑研磨主軸上或內徑研磨的工作頭上。

StuderThread螺紋研磨軟體StuderTechnolgy研磨技術，
Studer Quick-Set等軟體，可協助在非常短的時間控制設定
記錄參考點。easyLoad為原先的上下料操作系統，而較高階
的smartLoad上下料操作系統現在也同樣的可用於S33。

在H型結構下，新設計的雙夾爪單元負責工件進給，可大幅
縮短換料時間。夾爪最大的直徑為60mm，上料系統可處理
300mm長度與100mm直徑的工件，皮帶式輸送機，可裝上36
個直徑38mm的工件。此外，上料系統入口的機能亦可適用於
具全罩式鈑金的S33。

總代理台灣大昌華嘉公司電話(02)8752-7661。
