點亮LED燈電路(模擬)

2025/08/17 11:03

迴響0

推薦0

引用0

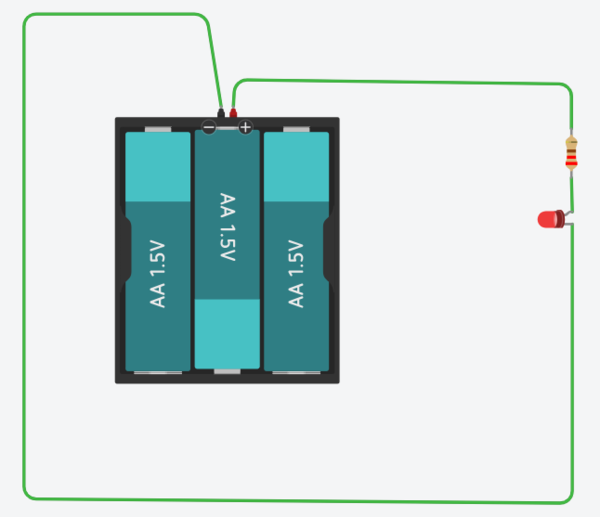

點亮LED燈電路接線圖(模擬)如下圖:

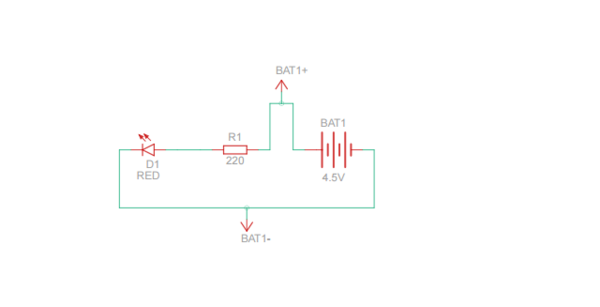

點亮LED燈電路圖:

紅光LED電路設計核心公式

歐姆定律變形公式

限流電阻 $R = \frac{V _{CC} - V _{f}}{I _{f}}$

$V_{CC}$ : 電源電壓 (單位: V)
$V_{f}$ : LED正向壓降 (紅光典型值 1.8V~2.2V)
$I_{f}$ : LED工作電流 (安全範圍 5mA~20mA)

5V電源下的實戰計算

假設條件：

電源電壓 $V_{CC} = 5 V$
紅光LED正向壓降 $V_{f} = 2.0 V$
目標亮度電流 $I_{f} = 10 m A$ (標準亮度)

計算過程：

R = \frac{5 V - 2.0 V}{0.01 A} = \frac{3 V}{0.01 A} = 300Ω

電阻選型速查表

亮度需求	電流 $I_{f}$	計算電阻值	實用標準電阻	電阻色碼
微亮 (省電)	5mA	600Ω	560Ω	綠藍棕金
標準亮度	10mA	300Ω	330Ω	橙橙棕金
高亮度	15mA	200Ω	220Ω	紅紅棕金
全亮 (極限)	20mA	150Ω	150Ω	棕綠棕金

✅ 創客推薦方案：
330Ω 電阻（橙橙棕金）搭配 10mA 電流 → 亮度適中且安全

驗證要點：

電阻功耗： $P = I^{2} \times R = (0.01)^{2} \times 330 = 0.033 W$ → 選 1/4W電阻

電阻壓降： $V_{R} = V_{CC} - V_{f} = 5 V - 2 V = 3 V$

實測電流： $I = \frac{V _{R}}{R} = \frac{3 V}{330Ω} \approx 9.1 m A$ （符合預期）

常見錯誤與除錯技巧

問題現象可能原因解決方案
LED完全不亮極性接反 / 電阻過大(>1kΩ) 調換LED腳位，換220Ω電阻
LED瞬間燒毀未接電阻或電阻太小 (<50ω) td=""> 立即斷電，換330Ω電阻
亮度不足電流過低 (電阻>470Ω) 改用220Ω電阻
亮度波動電源不穩 / 接觸不良檢查麵包板接點，用穩壓模組

問題現象	可能原因	解決方案
LED完全不亮	極性接反 / 電阻過大(>1kΩ)	調換LED腳位，換220Ω電阻
LED瞬間燒毀	未接電阻或電阻太小 (<50ω) td="">	立即斷電，換330Ω電阻
亮度不足	電流過低 (電阻>470Ω)	改用220Ω電阻
亮度波動	電源不穩 / 接觸不良	檢查麵包板接點，用穩壓模組

實際測試影片網址:https://www.youtube.com/shorts/cvv7CbAtAkA
