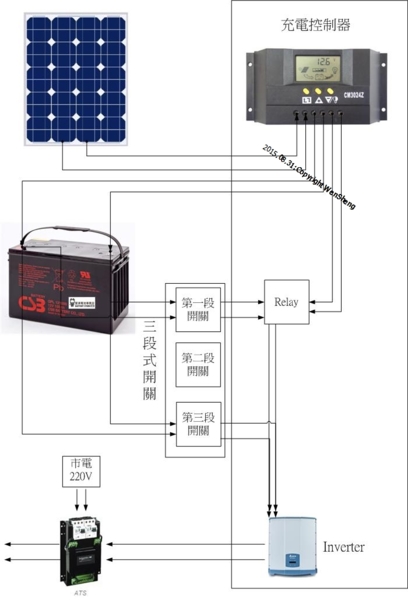

這是我的太陽能獨立系統大略零件接線圖，有些地方我還不是很懂，歡迎大家一起來討論，讓喜愛太陽能發電的朋友也可以自己 DIY 組裝.

這是 96v 系統：

1. 電池：12V/100AH 8 顆串聯，電壓值為 96v。

2. 太陽能板：是 235W, 應該是 24v 的吧!當初沒有照相，已經鎖在屋頂上了，四個一串，然後四併，總共 16 片，電壓值也是 96v 上下。

3. 逆變器：當初廠商是說 5KW/220V, 單相三線式輸出。

4. 充電控制器：一開始 PWM, 就是照片中的那款，後來故障頻繁，廠商幫我更換 MPPT， 最大輸入電流 50A。

5. ATS：自動電源切換器，因為這台是組裝的，所以廠商直接將 ATS 裝在外面，好處是，主機可以放外面，ATS 直接裝在室內電箱旁拉線做切換，方便處理，一開始是 75A 的Relay, 後來因為頻頻黏住故障，所以更換了 120A 的，才解決這個問題。
