複合式踏頻感測器

----------------------------------------------------------------------------------------------------

複合式感測器（包括踏頻感測器和速度感測器）
連接在您單車的後下叉上，可協助您精準記錄您的速度及踏頻

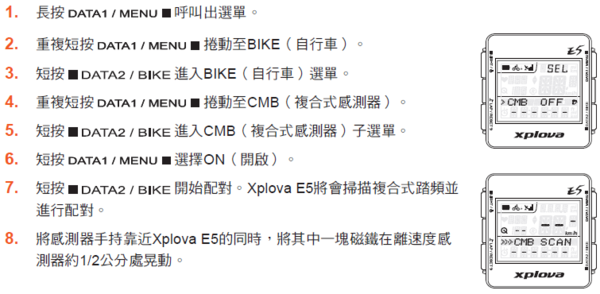

A)複合式踏頻感測器配對步驟

在複合式踏頻感測器配對成功時，Xplova E5車錶上CMB SCAN下方會成功出現數字，數字為這一複合式踏頻感測器的身分証號ID。
（備注︰每一複合式踏頻感測器的身分証號ID都是不一樣的）

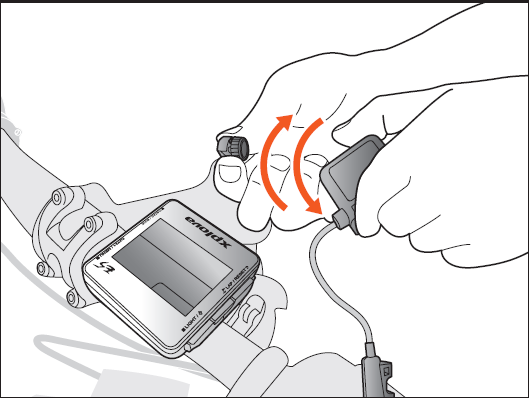

在複合式踏頻感測器配對成功(CMB SCAN下方會成功出現數字)，

務必短按兩次LAP/RESET確認儲存該配對資訊並回到上一個畫面。

若是仍有點不懂，可參考以下的配對影片

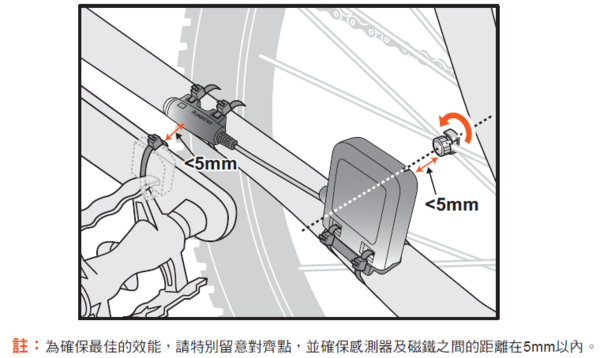

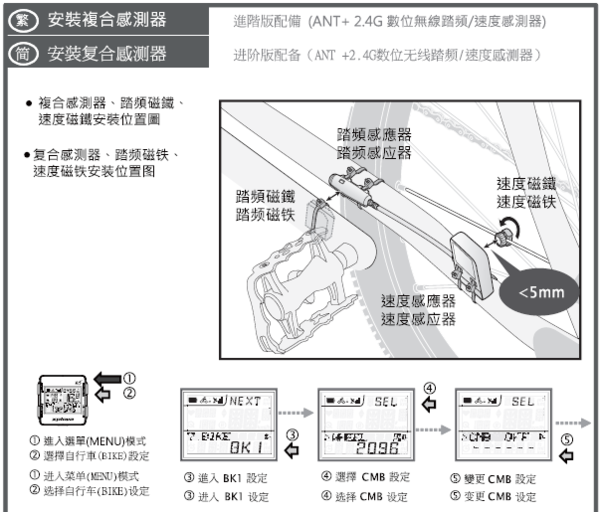

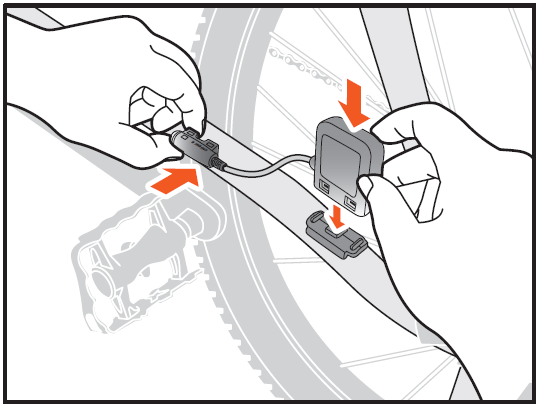

B)如何安裝複合式踏頻感測器，參考下面圖示



或是參考下面教學

1)      將複合式踏頻感測器配對之後，請將感測器安裝在您的單車上。

請將感測器定位在單車的後下叉上

2)使用隨附的束線帶將感測器支撐在定位，請勿完全綁緊

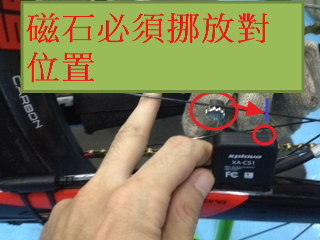

3)將磁鐵裝在輪輻上;請勿完全綁緊

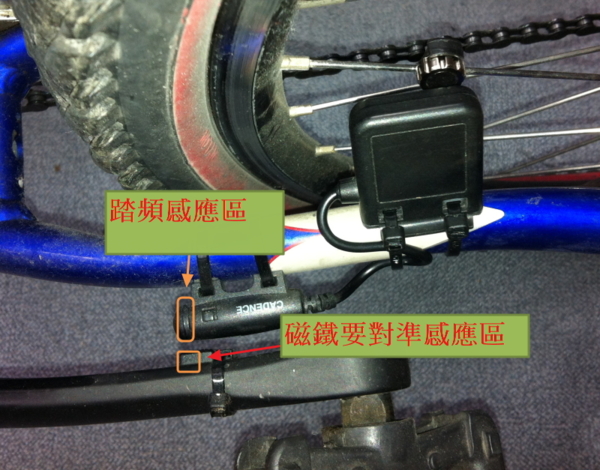

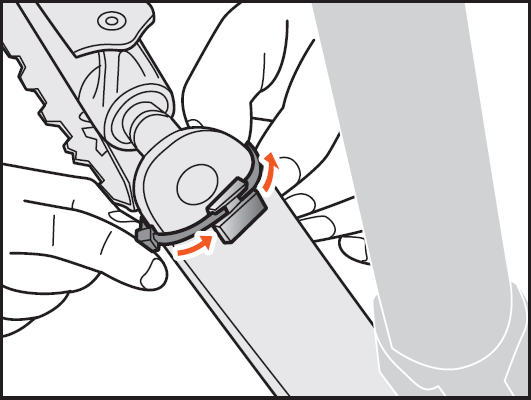

4)將磁鐵裝在左曲柄上;請勿完全綁緊

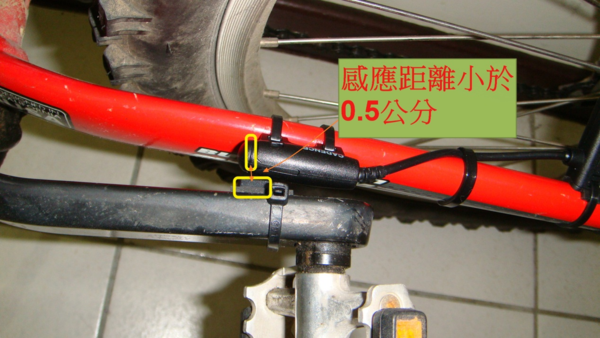

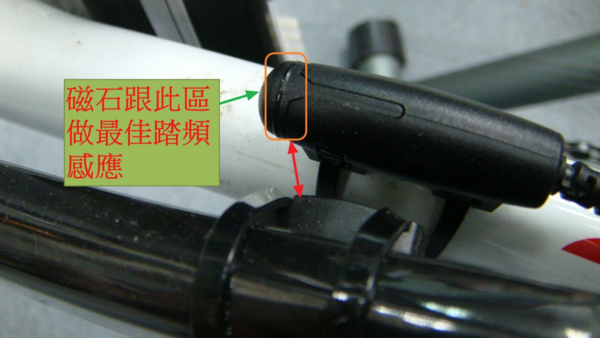

5)調整磁鐵和感測器之後，確定感測器標示處及磁鐵之間的間隙低於5毫米

6)安裝完成之後，綁緊束流水生產線帶，並剪掉多餘的束線尾

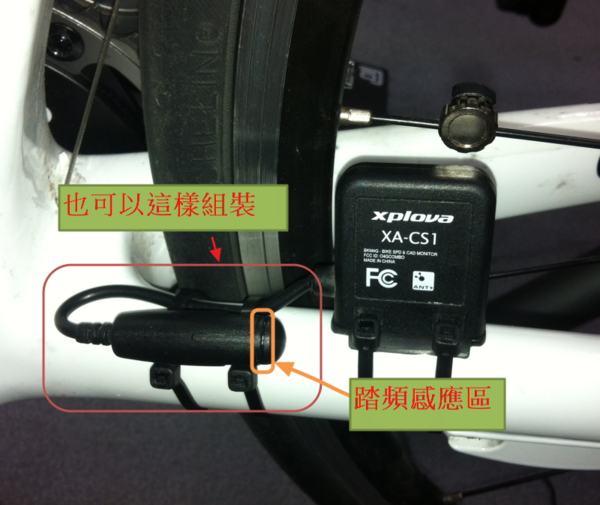

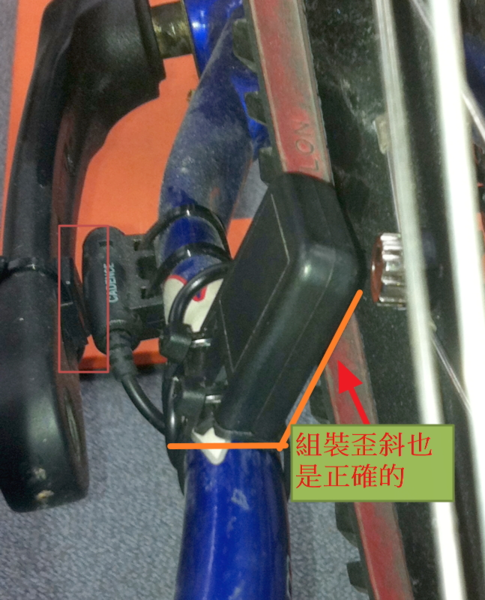

c)由於每一部單車車架尺寸不一，真正組裝時（組裝原理都是一樣的）

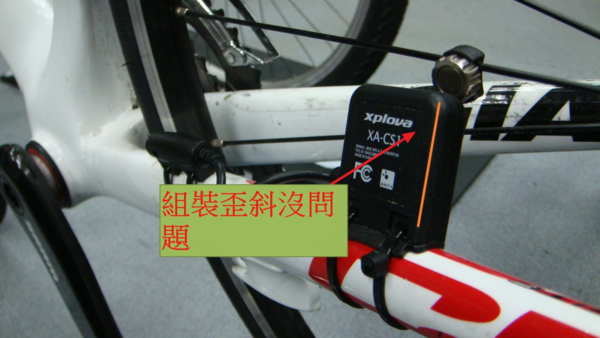

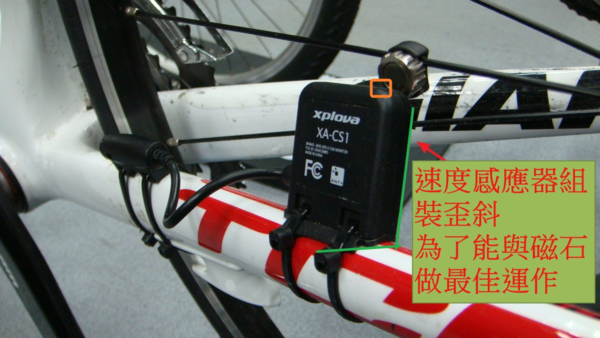

，有的使用者速度感測器組裝會歪斜，或是踏頻感測器組裝會歪斜，只要能夠配對到，組裝的位置不一定要立挺挺的才算對。請挑一最適合你的車架圖案的來組裝複合式踏頻感測器，參考如下實際組裝情形

http://goo.gl/2EvqZ

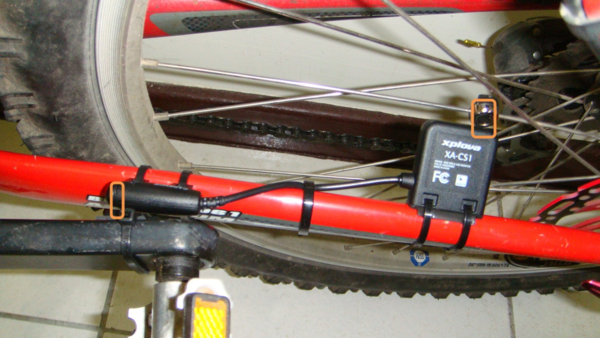

或直接參考以下組裝參考之實際圖解何者最接近你的組裝需求:

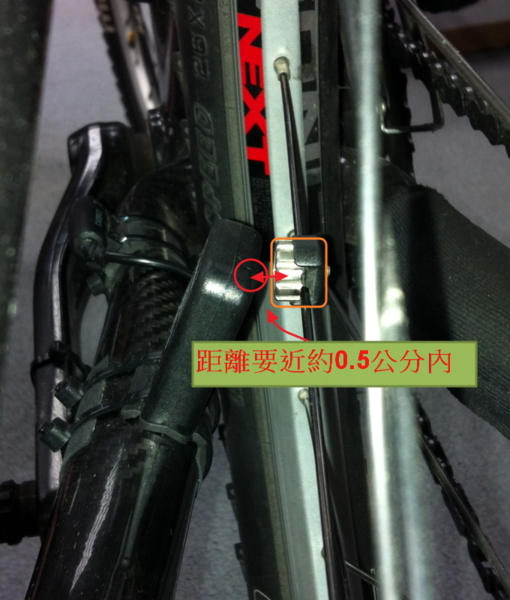

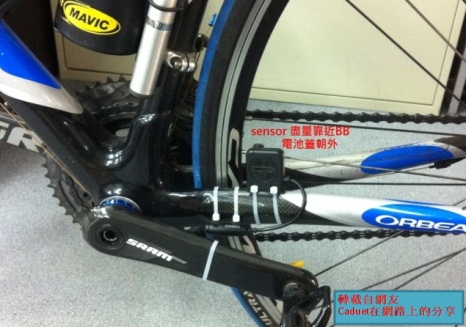

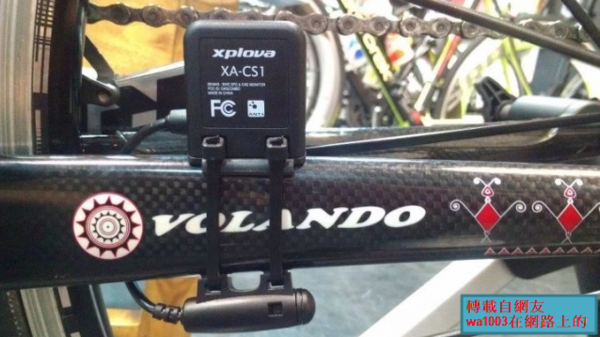

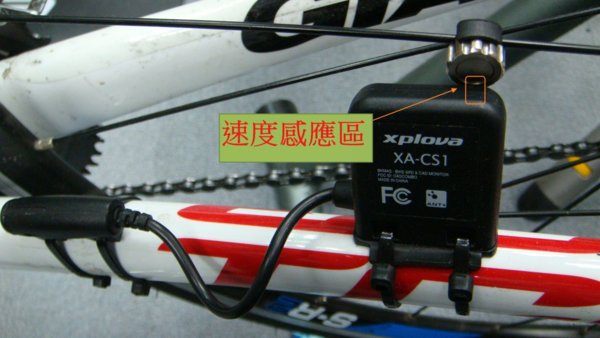

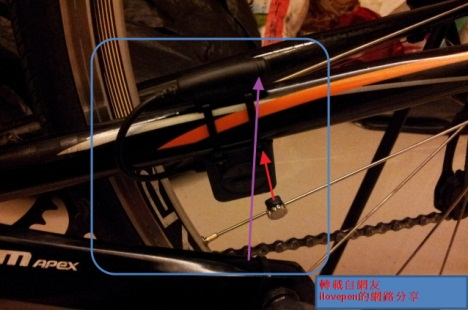

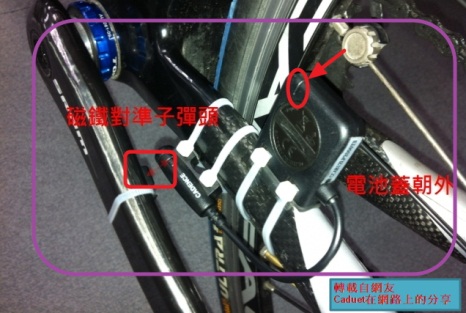

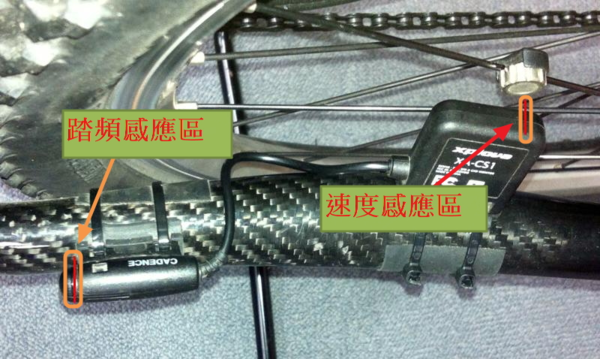

複合式踏頻速度感測器組裝參考 實際圖解 1.1)

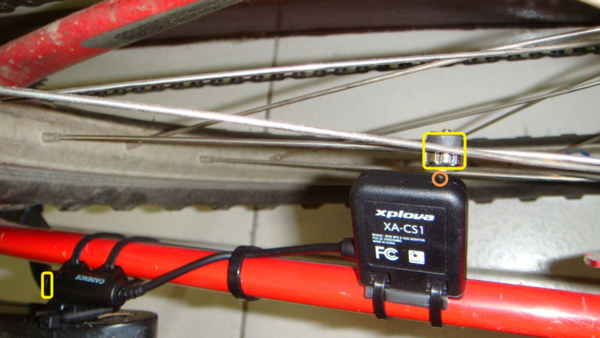

複合式踏頻速度感測器組裝參考 實際圖解 1.2)

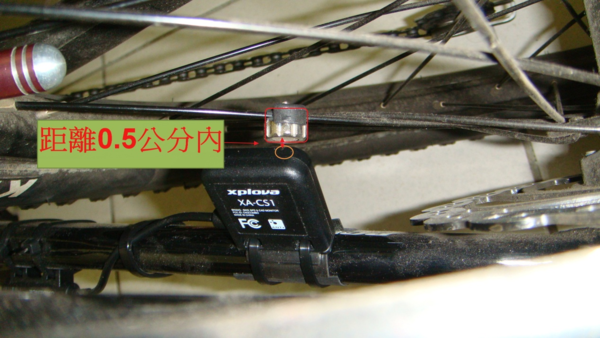

複合式踏頻速度感測器組裝參考 實際圖解 1.3)



複合式踏頻速度感測器組裝參考 實際圖解 2)

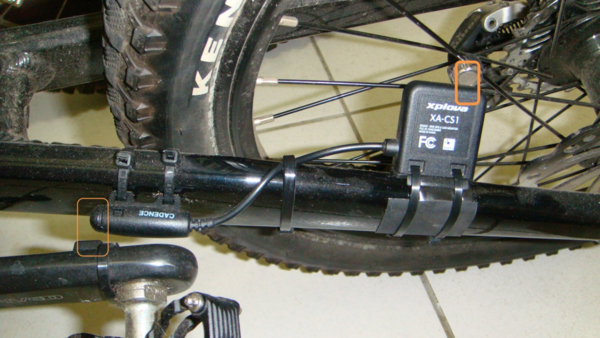

複合式踏頻速度感測器組裝參考 實際圖解 3)

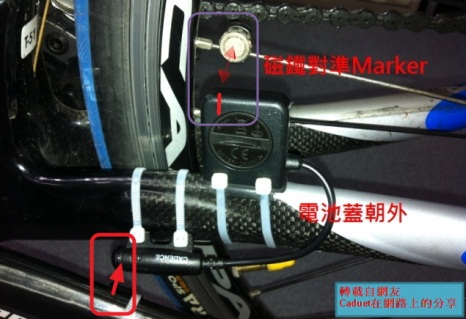

複合式踏頻速度感測器組裝參考 實際圖解 4.1)

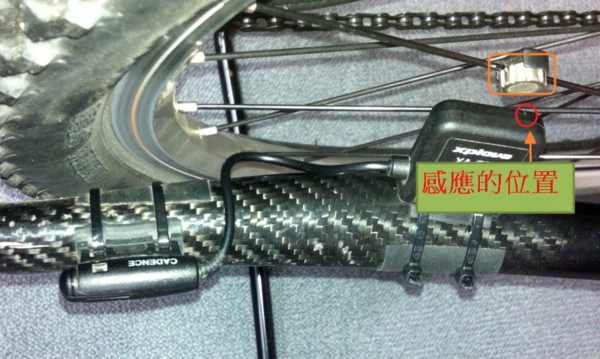

複合式踏頻速度感測器組裝參考 實際圖解4.2)



複合式踏頻速度感測器組裝參考 實際圖解 5.1)



複合式踏頻速度感測器組裝參考 實際圖解 5.2)

複合式踏頻速度感測器組裝參考 實際圖解 6)



複合式踏頻速度感測器組裝參考 實際圖解 7)



複合式踏頻速度感測器組裝參考 實際圖解 8.1)





複合式踏頻速度感測器組裝參考 實際圖解 8.2)



複合式踏頻速度感測器組裝參考 實際圖解 8.3)



複合式踏頻速度感測器組裝參考 實際圖解 8.4)





複合式踏頻速度感測器組裝參考 實際圖解 9.1)



複合式踏頻速度感測器組裝參考 實際圖解 9.2)





複合式踏頻速度感測器組裝參考 實際圖解 9.3)



複合式踏頻速度感測器組裝參考 實際圖解 9.4)



複合式踏頻速度感測器組裝參考 實際圖解 10.1)





複合式踏頻速度感測器組裝參考 實際圖解 10.2)



複合式踏頻速度感測器組裝參考 實際圖解 10.3)



複合式踏頻速度感測器組裝參考 實際圖解 11)

上述快11台實際單車的複合式踏頻速度感測器組裝位置圖解，

請選擇最適合你的，

只要你的車架和複合式踏頻速度感測器效果呈現最好，

就選擇組裝之。



D)或是參考一位ERIC車友之網路分享 XPLOVA E5『完美版』感應器安裝法



E)若是您是常常騎乘自行車的車友，速度感應器上的電池(CR2032)，建議使用約3個月就要更換，以讓您的踏頻感應器與速度感應器的數據品質最佳化。
