天波雷達

一、前言

有隱形飛機就有偵測隱形飛機的雷達，美國已在日本部署了16架-35B垂直起降隱身戰鬥機，再配合之前已經從阿拉斯加基地調到日本的32架F-22A，這些隱形飛機確實戰力驚人。但中國也發展了天波雷達、量子雷達及諧振雷達來偵測美國的隱形飛機。天波雷達是指利用電離層對短波的反射效應使電波傳播到遠方的雷達。由於是靠電離層的反射，使得該雷達可無視地球曲率對雷達探測的影響，在目標還未出現在地平線之時，就已經掌握其行踪。

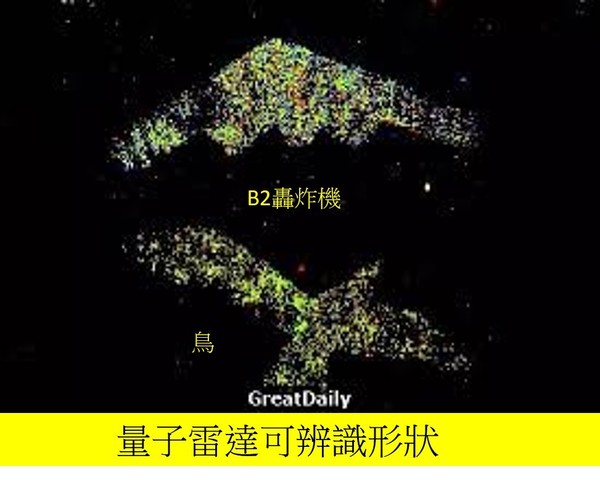

     中國在量子技術的研究和實際應用方面上處在絕對前沿。 當美，日，歐洲等國家地區目前還處在理論完善和样機摸索階段時，中國的量子實驗衛星已經進入太空完成了天地間量子通訊測試。中國的量子雷達也取得了階段性成果，在100公里距離上對雷達反射面積為0.01平方米的目標實現精準捕捉。借助激光的高速傳播特效和高能量密度，將量子信號發射出去，通過量子態關聯抑制雜波干擾，在對方毫無察覺的情況下使其顯身，而且中國量子雷達具備目標形狀判斷能力，這是普通雷達不具備的能力，從量子雷達效果圖我們可以清楚到看到，鳥類形狀和B-2隱身轟炸機形狀分別顯示了出來，絕對不會讓其蒙混過關。

     諧振雷達利用電磁諧振現象使目標回波信號增強10-100倍，可連續觀察和跟踪飛機、隱身飛機、衛星、導彈等多種飛行目標和水面目標，有目標識別能力。 中國已經在幾年前就開始大面積使用這種新式雷達。該雷達的特點是無視吸波塗層和隱身外形，只要目標有金屬構件就會產生電諧振，這種諧振波有不可屏蔽的特性，是雷達隱身戰機的命門。

二、天波超視距雷達

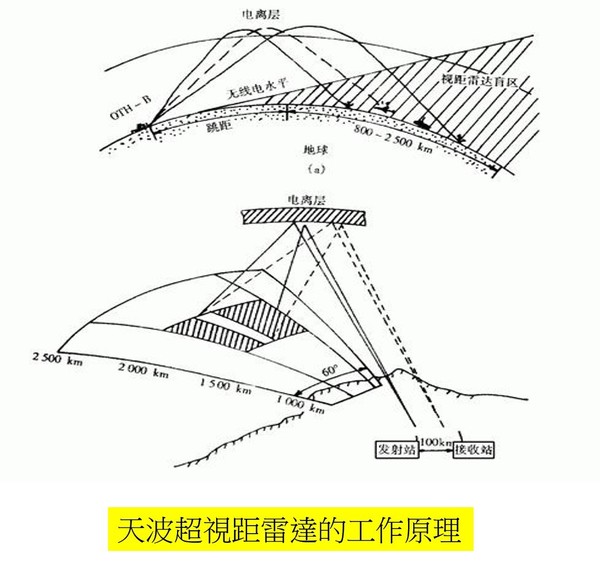

     天波超視距雷達為了適應電離層不同高度是把電磁波折射到預定的探測空域，通常在5~30MHz的寬闊域範圍。探測距離遠達800~3500公里的小雷達截面目標，發射平均功率常達幾百千瓦，早期使用脈衝體制，現今多用連續波體制以獲得更大的平均功率。採用連續波體制時要隔離發射天線信號對接收系統的洩漏，發射和接收天線一般要離開近百km。中國在1982年由包養浩、 焦培南主持研製成功第一部“脈衝體制天波超視距試驗雷達”，使中國成為獨立地掌握這項技術的第三個國家，由於軍事使用上不容許把接收陣地設在超視距雷達的前方，因此主要是用後向散射。

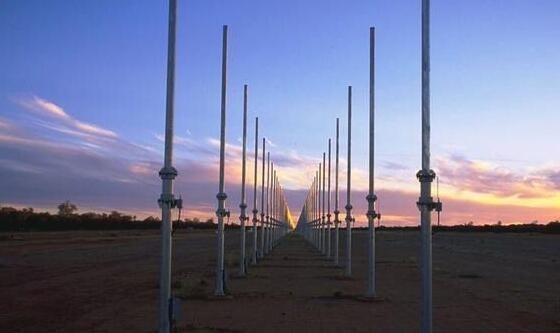

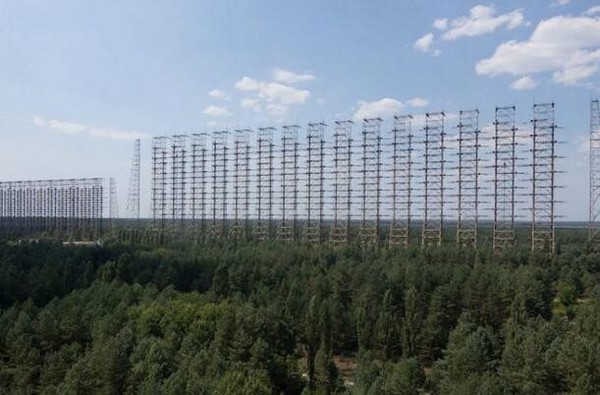

    中國在內蒙建立第二座規模龐大的天波超視距雷達，由於探測半徑約3000公里，可以覆蓋整個日本本島，據信也有能力探測到新抵達日本岩國基地的美軍F-35匿蹤戰機。天波超視距雷達、間諜衛星以及預警機/電子偵察機共同組建的預警探測系統，可以執行第一島鏈內反介入與區域拒止戰略。天波雷達的特點之一，就是規模龐大的發射及接收天線陣，發射天線長達近千公尺，接收天線更是長達數千公尺。由於天線陣占地面積不小，爲了保證安全，一般都部署在內地，以保有一定的戰略縱深。此外，天波雷達每組天線探測扇區角度為60度，為了能完全覆蓋目標區，需要良好的發射仰角以進行反射，中國第一座天波雷達部署在湖北、河南、安徽三省交界處，探測範圍即可覆蓋整個東南沿海，東到日本東京以南的西太平洋海域，南到菲律賓以東海域。因此，第一座加上位於內蒙的第二座，兩者覆蓋範圍將交集在西太平洋，也就是說，未來東海發生戰爭時，美日可能部署的區域。

     世界上功率最大，探測距離最遠的是俄羅斯的「沃羅涅日」陸基飛彈預警雷達。沃羅涅日」飛彈預警雷達不僅性能上處於世界領先水平，在製造工藝上也取得重大突破，所安裝的設備大為減少，能耗大幅降低，自動化程度大為提高。據報導，探測距離達6000公里的「沃羅涅日－DM」新一代飛彈襲擊早期預警雷達2006年在列寧格勒州列赫圖西村投入試驗性作戰值班，它滿足了對俄羅斯整個西北方向空情及瑞典、挪威等國境內的北約飛彈發射情況的監控。位於伊爾庫茨克州的一座新建「沃羅涅日」雷達目前也進入收尾階段。有專家稱，一旦該雷達投入使用，俄軍就可實現對包括中國西部地區在內的整個中亞、南亞方向的早期飛彈預警。

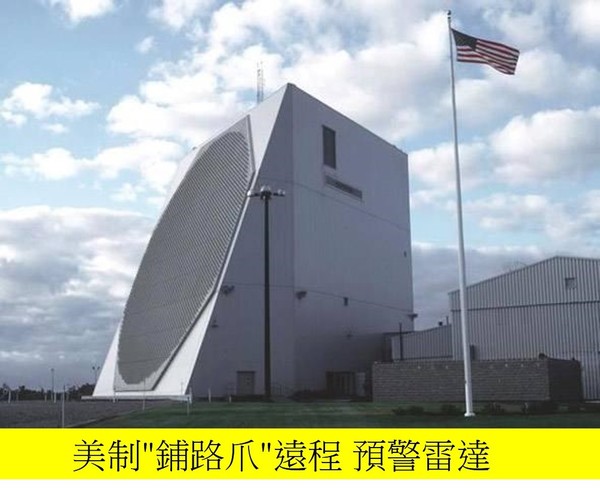

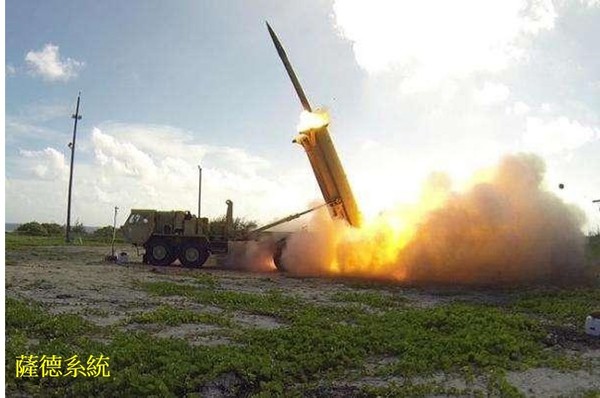

     韓國欲部署美薩德反導系統引中國強烈反彈，中國擔心的並非「薩德」反導系統本身，而是它裡面包含的AN/TPY-2地面部署X波段雷達，該雷達探測距離達1000至1800公里，如果部署在韓國西海岸一側，不僅中國核心軍事設施所在的上海、天津、大連，就連中國發射洲際彈道飛彈和潛射飛彈時，也可以在發射初期就被探測到。台灣欲引進美軍裝備的「鋪路爪」遠程預警雷達， 2005年，美方公布的資料稱，該項目合同金額7.52億美元。2010年，台灣地區又與美方簽署修訂合同，2012年簽署持續維護和支援至2017年11月的合同，2013年簽署該型雷達升級合同。據稱大陸在台灣EWR西北240公里處的福建設置了大小與台灣EWR相當的相控陣雷達，可以干擾台灣EWR。但台灣稱，「解放軍的雷達系統對SRP(EWR)沒有任何影響」。

三、偵測航母利器

     在未來戰爭中，天波雷達除了反導外，還可以用於對海上高價值目標的航母打擊群進行持續跟蹤。主要通過電子偵察衛星和同步軌道光學偵察衛星對廣闊海域進行搜索，發現可能是航母群的目標，然後調動低軌道高解析度光學和雷達偵察衛星進行識別。在絕大多數情況下，對航母群的跟蹤從它進入戰區前就開始，不可能剛確認就進行打擊。而低軌道衛星的過頂時間很短，由於數量不多，也不可能進行持續跟蹤，因此被識別出的航母群會再度失蹤。天波雷達可以對經過衛星識別的航母群進行持續跟蹤，為其它偵察手段進行再次定位識別提供引導。但由於天波雷達依賴電離層反射信號，對方只需進行大量無線電通訊即可破壞電離層環境，因此很容易在干擾下丟失目標。對方的干擾信號源又會被電子偵察衛星發現，從而再次展開識別。雙方循環往復鬥智鬥勇，這就是現代戰爭及和平環境下軍事對抗的主要內容。

    加拿大《漢和防務評論》2016年1月刊文稱，中國天波超視距雷達已進入聯試階段尾聲，並成立了相應的天波旅，即將於檢飛後交付使用。目前該旅由解放軍總部直接負責，形成建制後將交予空軍，這也是中國軍事改革的重大組成部分。結合近期亮相的X波段戰略預警雷達、最新開發彈道飛彈預警衛星等消息，中國應該是正在著手建設國家飛彈防禦系統，用於提前探測美軍洲際彈道飛彈。天波雷達是冷戰的產物，其首要用途是提供彈道飛彈發射預警。中遠程彈道飛彈發射時，發動機尾焰會在大氣層中形成高達上百千米的尾跡，其中包含了大量金屬微粒和燃燒殘餘物，很容易被天波雷達探測到。一旦發現大量此類目標，即可確認對方發動了大規模核打擊，核報復將立即啟動。除彈道飛彈外，隨著技術的進步，天波雷達還能識別飛機和船舶的信號，對其進行持續跟蹤。1990年代時，天波雷達對目標的定位精度在20-30千米之間，當前改進算法後，定位精度可以提高到2-3千米。雖然天波雷達的解析度不可能滿足識別目標的要求，但其測速精度極高，可以通過速度來分辨目標類型，如高亞音速的飛機、亞音速的巡航飛彈、高速軍艦、低速民船等等。
