LED PN結

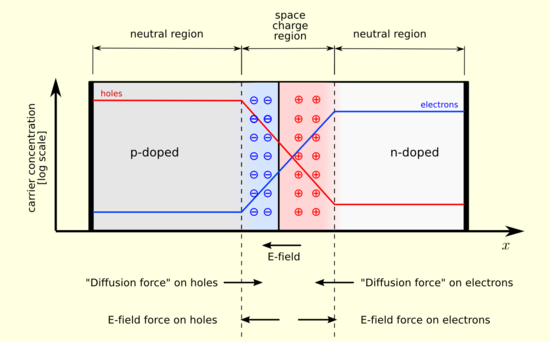

一塊半導體晶體一側摻雜成P型半導體,另一側摻雜成N型半導體,中間二者相連的接觸面稱為PN接面(英語:p-n junction)。

PN接面是電子技術中許多元件,例如半導體二極體、雙極性電晶體的物質基礎。

LED耐壓漏電流大小,與PN結品質的好壞有相連關係。

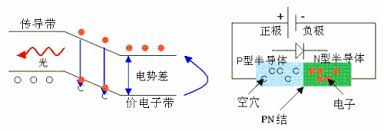

LED 在正向電壓下,電子從電源獲得能量,在電場的驅動下,克服PN 結的電場,由N 區躍遷到P 區,這些電子與P 區的空穴發生複合。由於漂移到P 區的自由電子具有高於P 區價電子的能量,複合時電子回到低能量態,多餘的能量以光子的形式放出。

可見,發光區主要在PN 結附近,發光是由於電子與空穴複合釋放能量的結果。

Eg 的大小是由材料本身決定的,與外電場無關。外電源對電子的作用只是推動它做定向移動,並克服PN 結的作用。
