不可思議的省電－－太陽能、熱泵、電熱水器、迴水大結合

2013/07/07 00:38

迴響2

推薦0

引用0

省電、功能超強的太陽能結合熱泵

　　王先生的新房子(已蓋好2年多的)有建商附送的300公升大型電熱水器，他覺的這種電熱水器非常耗電，就去問先搬進來、已經在社區住了幾年的鄰居，問他們的電費情況，大部份的鄰居都說：很貴，夏天常常都是7000多塊，冬天則幾乎都是超過10,000塊。

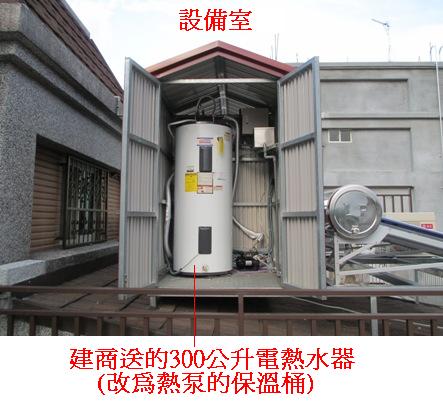

王先生心裏明白了，這種大型的電熱水器太耗電了，不能用。他在網路上查了很久的資料，終於決定放棄使用300公升大型的電熱水器，但是又捨不得丟掉，就找我們台灣節能規劃服務中心為他設計可以泡澡、省電、省錢又能保留原來300公升電熱水器的熱水系統。王先生找我們還有一個原因，就是我們在太陽能這個產業界真的有夠專業。

　　當我們去看現場時，我看到一台葛蘭富循環馬達，就讚嘆說，你們社區的建商真貼心，有為你們設計和預留迴水的管路，王先生驚訝的說，你們真的很專業，一眼就看出迴水的設計，我找了好多家太陽能熱水器或熱泵的廠商來看現場，沒有一個人看出這台葛蘭富循環馬達是幹什麼用的，每個人都搖搖頭說不知道這個有什麼用。所以，他決定把新家的熱水系統交給我們規劃、設計。

太陽能、熱泵與迴水大結合

　　我們規劃的是太陽能熱水器、熱泵、原來的300公升大電熱水器及迴水的大結合，打造出一套電腦智慧型控制全方位、全功能的省電熱水系統，這套系統的特色如下：

一、太陽能熱水器的保溫桶有300公升，加上300公升大電熱水器總共有600公升的熱水，熱水量足夠王先生全家泡澡。

二、由免費的太陽能結合最省電的熱泵，燒600公升的熱水，有太陽的天氣幾乎不用錢，陰天或雨天才會啟動熱泵，半個小時或一個小時就燒好了，一天的電費也沒幾塊錢，最省電、省錢。

三、自動迴水的設計，水龍頭一開、熱水就來，不用等、不浪費水，省水又省電。

四、電熱水器裏的電熱器及太陽能熱水器裏的輔助電熱器都仍然保留，以備不時之需，因此系統最穩定，萬無一失，不怕熱水不夠、好洗又不會出狀況，耐用性第一。

五、智慧型電腦液晶顯示控制系統，操作方便，也能知道每天太陽能燒熱水的溫度，完全能自己控制太陽能省電的效果。

本套設備的智慧型電腦液晶顯示控制系統

幾個月後王先生對我們說，他家這套省電的太陽能系統吸引了全社區的鄰居來參觀，每個人都是羨慕極了，很多人看著液晶顯示電腦控制器上的螢幕問他說，太陽能的水溫那麼高，竟然超過90度，會不會被燙到?王先生對提出疑問的鄰居說，我們洗澡的熱水是從熱泵的保溫桶(原來的300公升電熱水器)來的，你看液晶電腦控制器的螢幕上熱泵的水溫是54度，洗澡剛剛好呢，不會被燙到，因為太陽能的熱水進熱泵的保溫桶後就已經被降溫了。

也有很多人問他使用幾個月來用了多少電，王先生的回答是：這幾個月來，還沒有用到一度電，因為太陽能的熱水根本就用不完，洗澡根本就用不到電。王先生得意的對鄰居說，我家的電費恐怕還不到你們家的一半呢，也許只有三分之一喔，省下來的錢他打算用來買一台55吋的大電視享受一下。

　　昨天（民國102年11月28日)，王先生打電話到公司，告訴公司的業務經理劉小姐，他家變社區的觀光勝地了，許多人喜歡到他家看這套太陽能熱水器、熱泵、電熱水器及迴水的大結合，因為他連續二期的電費帳單(7月到10月)電費都是2,000~2,200塊左右，鄰居問他，你家都不吹冷氣、不洗澡嗎？他說，剛好相反，我家不但3台冷氣全開、而且就算是夏天也會泡澡，然後王先生告訴鄰居：「我家還有電梯喔。」

　　許多鄰居不敢相信，一樣的5層樓透天別墅（含電梯一部）、一樣的享受冷氣、享受熱水澡，為什麼我們家的電費是7,000~8,000，王先生家的電費才2,000塊出頭？差太多了吧。王先生告訴鄰居，電費少的原因，除了全屋子的照明都採用LED燈，省電的最大功臣應該就是這套太陽能熱水器、熱泵、電熱水器及迴水的大結合，這樣大家就應該知道大型的電熱水器有多耗電了吧。全家4個人、5層樓透天別墅（含電梯一部）約90坪的生活空間、冷氣、家庭電器、電腦設備都很齊全、熱水充足、生活富足，結果平均每個月的電費才1,000塊出頭，而且還是比較貴的夏季電費呢。

　　王先生說，許多鄰居告訴他，現在才知道省電是很重要的，不省電，就是把錢拿給台電花，省電了，就是留下錢自己花。王先生除了感謝我們公司為他裝了這麼省錢的設備外，也開始和劉小姐商談推廣和合作的細節了，因為他自己是某公司的總經理，打算把這麼好的東西介紹給公司的股東。

　　今天(民國104年2月2日)我到王家做服務，離開前王先生向我要了好幾張名片，他說，很多鄰居跟我要你們公司的名片，說他們要找你們，我問為何，王先生笑著說，這一年來大家都在觀察我家的電費，常常向我借電費帳單去看，因為我家的電費跟他們差太多了。

　　以這個冬天為例，王先生家的電費每期約2000多到3000之間，而且他自己和老婆、小孩在天氣冷的時候一定會泡澡，不會怕電費爆表不敢泡澡，全家只有他老婆的妹妹不泡而已。換句話說，這套系統不但足夠他家泡澡，還省電省到爆呢。

　　相反的，王先生的鄰居每個人都在哀號，因為這個冬天大家的電費都爆表，都超過10,000塊，繳電費繳到手軟，每個人都不相信王先生的電費有那麼少，可是每個看過王先生電費帳單的人都不能不相信，這套設備省電省到爆真的是事實。

　　王先生自民國102年6月搬進來到現在，夏天和冬天的電費都差不多，都是2000到3000之間(夏天吹冷氣，但是洗澡不用錢；冬天要泡澡，熱泵每天要耗電，但是熱泵比冷氣省電很多)，一年6期電費，以平均每期2500元計算，一年的電費如下：

　**　本公司客戶王先生家一年的電費：2500 ×6 = 15,000元

** 王先生的鄰居使用美國進口300公升大型電熱水器

夏天電費約：7000×2=14,000元

冬天電費約：10000×4=40,000元

一年電費總計約：54,000元

王先生和鄰居相比一年省下的電費約：54,000-15,000=39,000元(實在太驚人了，這套設備至少可以用15至20年，以使用15年計算，可以省下39000×15=585,000元，遠遠超過買這套設備的錢，所以，王先生說，這套是賺錢的家電，因為省錢就是賺錢。)

　　王先生更感歎說，原來環保和省錢、賺錢並不衝突呢，做環保也可以省錢、賺錢，真是太棒了。

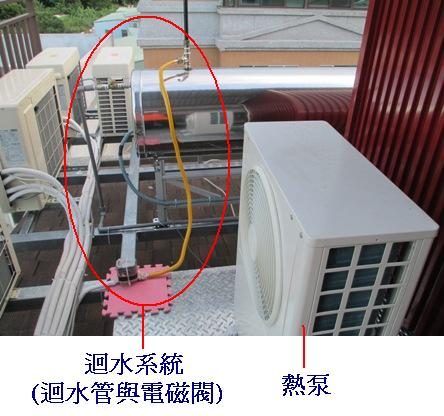

太陽能熱水器與熱泵的結合

迴水系統示意圖

液晶顯示迴水控制器

熱泵比電熱水器省電的原因如下：

　　美國進口400公升(含二個4000W高耗電量的電熱器，每次啟動燒熱水都要耗電8000W)大型電熱水器，6口之家每期用於電熱水器的電費基本超過3,000~4,000元。

美式電熱水器電費高的原因就來自大容量的保溫桶（200~500公升)、二支4000W~6000W的電熱器和機械式的貼壁式溫控器(沒有溫差和定時的功能)，如下圖所示，一般台灣小型的電熱水器的構造也和美式電熱水器相同，只是保溫桶容量不會這麼大，大部份都只有50~120公升，但耗電量仍然滿大的，只有熱泵因為工作原理和電熱水器完全不同，所以才會有省電的效果。

　　熱泵是用很少的電來啟動壓縮機，再利用壓縮機內的冷媒吸收空氣中大量的熱，以空氣中大量的熱來製造熱水，所以耗電量很少、很省電、也很環保，因為空氣中大量的熱是取之不盡、用之不完的，尤其是在春、夏、秋三個季節，熱泵比電熱水器省電4倍以上，冬天至少也有省電2~3倍的效果。另外，熱泵還具有除濕、冷氣的功能，一度電有燒熱水、除濕、冷氣空調三種用途，如果能物盡其用，那省錢的效果更驚人了。

　　如上圖本公司熱泵的規格，耗電量1,250W卻可以產生19,500BTU的熱量，比傳統電熱器4000W產生的熱量還大，原因就是1,250W的電力只是用來驅動壓縮機、循環馬達和風扇，熱泵的熱量不是來自於耗電，而是來自於吸收空氣中的熱量。

一機三用空調熱泵

空調熱泵的室內冷、暖氣機

主要規格：

A. 製造熱水時自動冷風回收功能
B. 吹冷風時自動廢熱量回收功能

C. 冷風回收內機可調節風速大小功能。

額定功率：19,500 BTU/hr。
主機耗電量：1.25 Kw/hr。
熱水溫度：40～60℃。
電流：5.8A。
電源供應：220V　1P　60Hz。
壓縮機：Toshiba R410a (1.5P)。
壓縮機類型：Rotary。
水管口徑：3/4 inch。
出風方向：側風口。
冷煤種類：R410a 環保冷媒。
噪音值：<50 db="" a="" li="">
主機尺寸：760 x 260 x 540mm。
內建不鏽鋼循環泵浦。
智慧型電腦控制系統。
通過CE認證，3C認證，符合RoHS環保規範。
保固二年(壓縮機三年)。
另需搭配保溫桶。

鑫威利熱泵採用日本東芝(Toshiba)迴轉式(Rotary)熱泵專用壓縮機。迴轉式壓縮機比傳統往復式壓縮機體積更小、重量更輕、噪音更小、更安靜、更省電。

熱泵與冷氣不同，冷氣只有在夏天及天氣較熱的時候才會使用，熱泵卻是一年365天、天天都要啟動運轉製造熱水，所以熱泵的壓縮機比冷氣的壓縮機工作時間更長、工作量更大、工作條件更嚴酷(製造冷氣兼做熱水還要能除濕)。

　　因此，用冷氣的壓縮機來製造熱泵，使用壽命就不會太長。採用熱泵專用壓縮機來製造熱泵才能讓熱泵的使用壽命長長久久、甚至達到十幾年也沒問題。

　　
鑫威利熱泵的內置循環馬達有以下特點：

一、1/6HP、220V

二、高效能、低電流

三、不鏽鋼材質，不會生鐵鏽

四、高溫過載保護，無水空轉時高溫保護，馬達自動停機，防止馬達過熱燒毀

五、超長使用壽命，經濟耐用、不易故障

　　微電腦控制系統是熱泵好用、省電的重要關鍵，鑫威利熱泵的微電腦控制面板的超強功能如下：

*可設定熱水溫度、定時加熱、溫差功能（水溫低於設定的溫差，例如低於5度以下才啟動。例如水溫設定50度，則熱水降溫到44度時熱泵才啟動加熱，達到省電的目的。)與各項運轉參數查詢。

*機組啟動與停止-壓縮機與水泵自動延遲功能，保持最高效率。

*熱泵機組過高溫、過低溫、過高壓、過低壓，電源欠相、逆相、過高.低電壓，自動保護裝置。

*長期停機水泵計時自動運轉不損壞。

*各項狀況故障偵測與代碼顯示及警報功能。

*雙效機種可由控制面板與遙控器切換冷風各種運轉模式。

*自動偵測結霜情況並有效自動除霜，使熱泵機組在低溫環境下仍可運轉。

*智慧控制全自動運轉，平時無需特別操控。

炫金鰭片(炫金蒸發器)與工業級機殼

採用鍍鋅鋼板＋烤漆＋噴塗防銹，組合皆使用不銹鋼螺絲，不生銹

蒸發器採用領先群倫的炫金鰭片，效率高、功率強、防銹佳

鑫威利熱泵早在多年前就已經全機種採用R410a環保冷媒，是真正的愛台灣、節能環保企業。

貼心的安全設計

鑫威利熱泵為了防止安裝師傅配電時忘了加裝漏電斷路器，所以在主機內直接內建漏電斷路器，保護用戶的安全、也保護熱泵本身(尤其是防止壓縮機漏電燒毀)，貼心的設計不但能讓客戶用的放心、安心，也大大的延長了熱泵的使用壽命。

恆溫型太陽能熱水器的原理

恆溫型太陽能洗澡時不補冷水，冬天時不管天氣多冷，洗澡的熱水永遠都是熱呼呼的。

恆溫型太陽能智慧液晶顯示控制器

恆溫型太陽能智慧型控制器的貼心功能與特色：

一、定時輔助加熱與定時自動上水(用戶自己設定，享受水龍頭一開、熱水就來的幸福)：
定時輔助電加熱功能:
　　太陽能系統可以安裝輔助電加熱，控制器可以進行自動溫度控制、調節和定時控制，到定時加熱時間後控制器檢測到水箱溫度小於設定的溫度，將啟動加熱，當水箱溫度達到設定溫度時，停止加熱。
定時上水功能：
　　在全天 24 小時內，可以設定3個定時上水時間段。到定時上水啟動時間後，自動上水至設定水位。

二、手動加熱功能：
當水箱中熱水溫度不足，使用者需要立即啟動加熱時，可按“加熱”鍵啟動此功能。

三、手動上水功能：
當水箱中的熱水不夠，使用者需要立即啟動上水時，可按“上水”鍵啟動此功能。

四、缺水自動補水功能（完全不會有洗到沒水的情況發生）：
當保溫桶水位太低(低於30%)，出現缺水狀態時，自動補水至預設的水位(例如自動補水至預設的50%)。

五、啟動輔助電熱器時如水位太低則自動補水（防止無水空燒）：

當保溫桶水位太低(低於30%)，用戶啟動輔助電熱器時，為防止空燒，控制器將自動補水至50%，然後輔助電熱才會啟動，完全不會有無水空燒、損壞電熱器的情況發生。

六、溫控上水功能(夏天水溫太高時自動降低水溫)：
啟動此功能後，將按照使用者設定的溫度上水，當水箱水未加滿，水溫高於設定的上水溫度時自動上水，低於設定溫度 5 ℃停止上水，當正在用水（水位發生變化）時，則延時 60 分鐘啟動上水，以避免用戶正在用水時啟動上水。
