您的OBDSTAR P50、OdoMaster或iScan（摩托車/船舶）設備是否遇到硬體問題？無論您是需要更換破裂的螢幕還是更換故障的主機板，本教學都將一步步引導您完成整個拆卸和重新組裝過程。

準備與安全

在開始之前，請確保您的工作區域乾淨整潔，並準備好以下工具：

• 電動或手動十字螺絲起子。
• 更換零件（顯示器、安卓主機板或VCI板）。
• 防靜電腕帶（可選，但建議）。

逐步拆卸和更換

例如：OBDSTAR摩托車/ iScan Marine 系列設備

P50 和 ODOMaster 平板電腦的操作步驟相同。

第一階段：打開設備

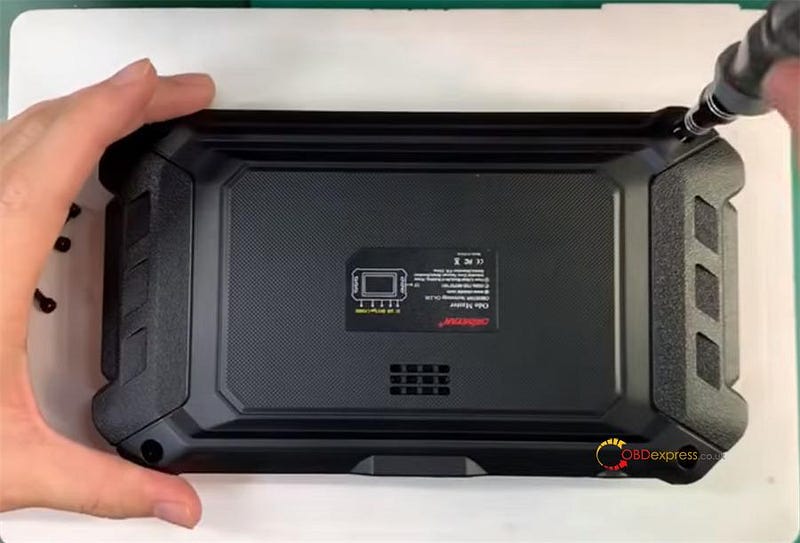

1. 拆下外殼： 用螺絲起子旋下位於後蓋上的 4 個螺絲。

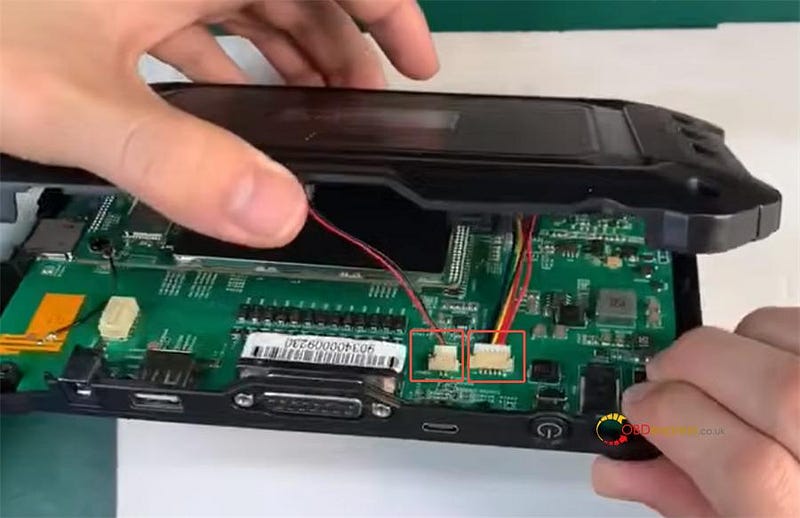

2. 斷開內部組件： 輕輕抬起後蓋。小心地拔下電池連接器和揚聲器電纜，然後將後蓋放在一邊。

第二階段：拆卸安卓主機板

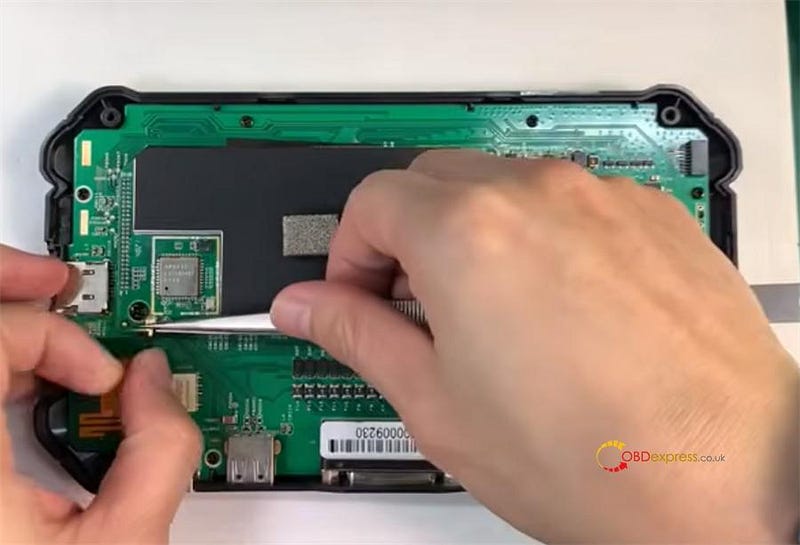

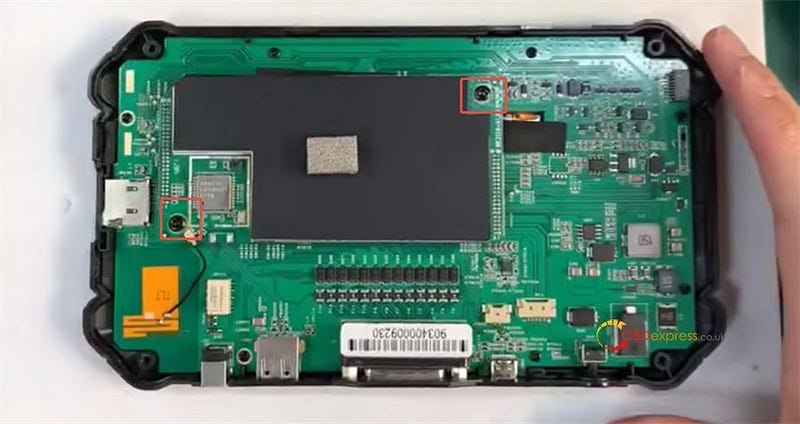

3. 拆卸螺絲和天線： 旋下固定安卓主機板的2顆螺絲。手動斷開天線電纜。

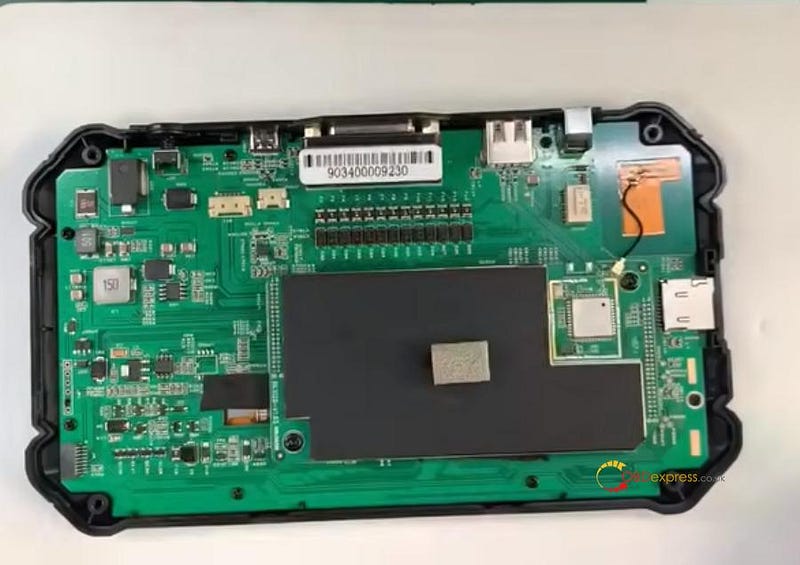

4. 取出主機板： 牢牢抓住安卓主機板的兩端，向上直拉，將其從裝置中取出。

第三階段：VCI板與螢幕拆卸

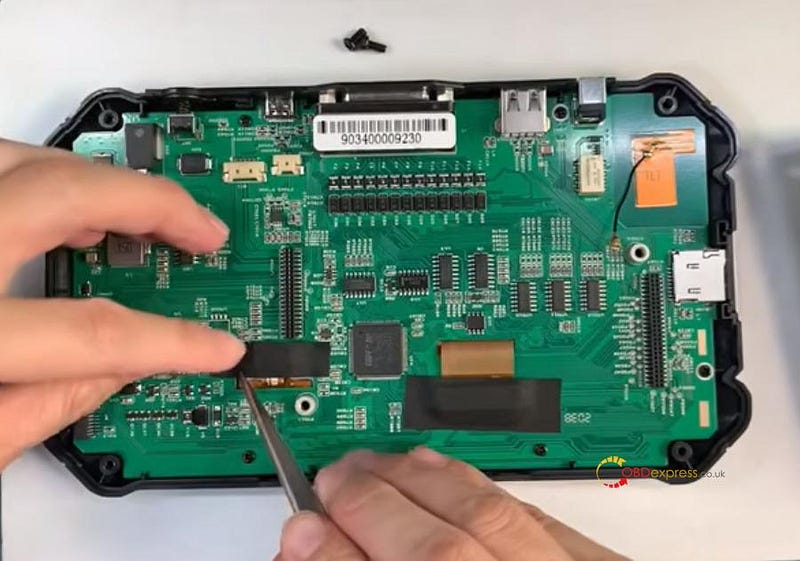

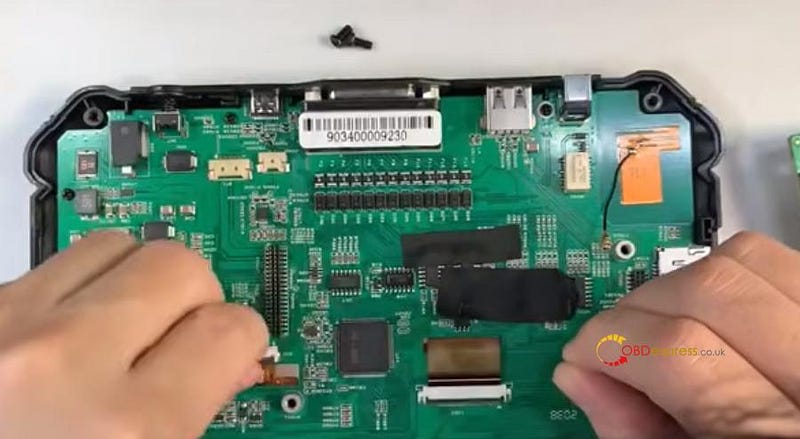

5. 拆卸準備： 拆下VCI主機板的安裝螺絲。撕掉覆蓋觸控螢幕和顯示器排線的醋酸纖維膠帶。

6. 拆卸 VCI 板： 取出電源按鈕。輕輕抬起電路板，打開顯示器和觸控螢幕連接器上的鎖定夾，滑出電纜，然後取出 VCI 板。

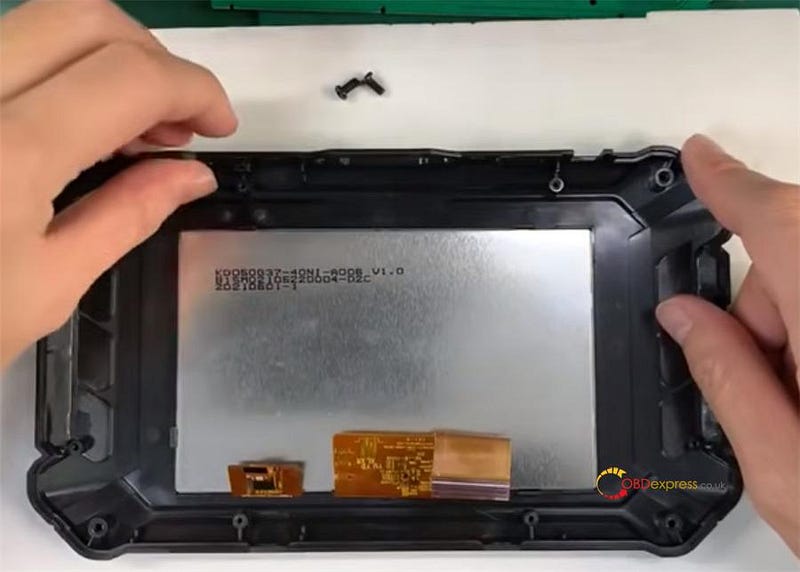

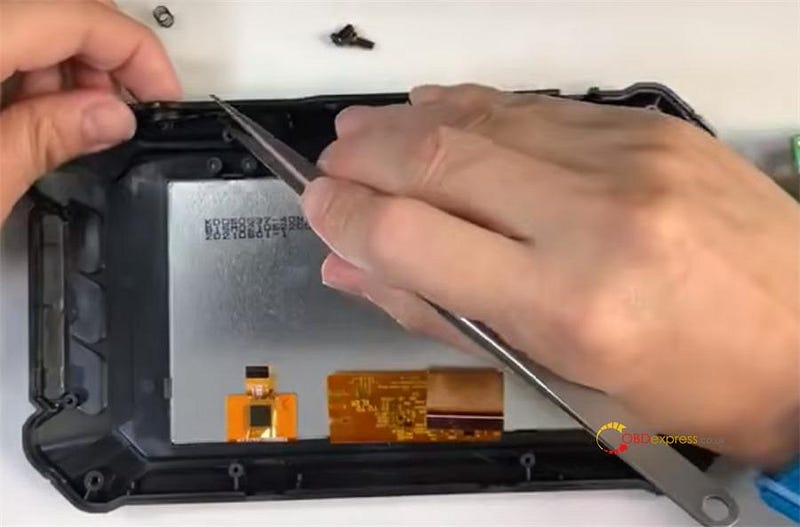

7. 螢幕拆卸： 移除剩餘的醋酸纖維膠帶和導光板。鬆開顯示器框架上的定位閂鎖，小心地將螢幕推出。

第四階段：重新組裝安裝

8. 安裝新螢幕： 將新螢幕放置到位。重新安裝導光板，並用醋酸纖維膠帶固定。

9. 對齊VCI板： 將顯示器和觸控螢幕的排線穿過VCI板上的插槽。將VCI板與螺絲孔對齊並正確安裝到位。

10. 固定組件： 重新安裝 VCI 板螺絲、電源開關，並重新在電纜上貼上保護膠帶。

11. 安裝安卓主機板： 將安卓主機板按入VCI板上的插槽。用螺絲固定，並重新連接天線。

12. 最後連接： 重新連接揚聲器和電池線。將後蓋扣回原位。

13. 密封裝置： 更換並鎖緊 4 個後部螺絲。

關鍵技術說明

！更換後支援：

Android 主機板： 如果更換後裝置無法啟動或運作異常，請聯絡售後支援部門並提供您的序號 (SN)。

顯示： 如果螢幕出現異常或顏色異常，請將您的序號提供給技術支援。

VCI板： 更換此板需要同步帳戶。您必須聯絡經銷商並提供新舊VCI板的序號。

故障排除：我的設備無法開機

如果掃描器插上電源後仍然沒有反應，請依照以下診斷流程操作：

場景A：電源指示燈亮起（紅色）

• 原因： 電池可能深度放電。
• 解決方法： 充電至少 30 分鐘。如果可以開機，請將其充滿電。
• 進一步測試： 如果仍然無法啟動，請打開裝置並拔下電池。嘗試僅使用交流電源轉接器啟動設備。

能啟動嗎？電池沒電了；更換電池。

無法啟動？可能是安卓主機板故障。

情境 B：無指示燈（完全黑暗）

1.測試電源： 換用 OBD 主電纜，並將設備連接到車輛的 DLC 連接埠。

指示燈亮了？您的電源轉接器壞了，請更換。

2.內部硬體故障： 如果車輛供電後仍沒有反應：

• 首要任務： 更換安卓主機板。
• 優先順序 2： 如果更換新的 Android 板無法解決問題，請更換VCI 主機板。
