可以使用 Bench 模式的 OBDSTAR DC706 ECU 工具 完美讀取和寫入 TOYOTA DENSO GEN3 [R7F701201+R7F701202] ECM  。

要求：

• 確保ECM軟體為V31.35或更高版本
• 確保操作過程中網路連線正常。

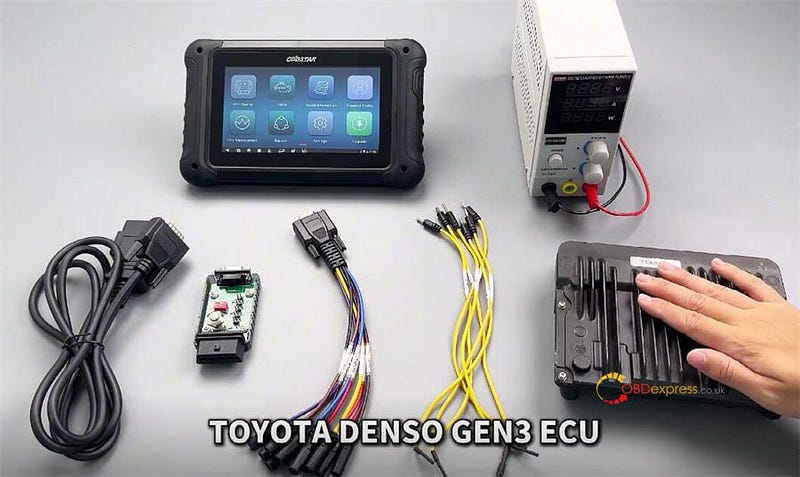

• 準備 OBDSTAR DC706 主機、主電纜、OBDSTAR P004 轉接器、ECU 克隆跳線、12V 電源和豐田 Denso GEN3 ECU

選擇 ECU Flasher>>ECM

輸入gen3快速取得ECM型號（TOYOTA DENSO GEN3 R7F701201+R7F701202）

選擇“指南”查看操作指南和接線圖

該ECU中有兩個MCU。其中一種MCU類型為R7F701202（儲存ECM資料），另一種MCU類型為R7F701201（儲存TCM資料）。如果需要克隆，則需要克隆ECM和TCM資料。此功能可以透過Bench讀取、恢復TCM、ECM的flash資料。

接線圖相同。

ECU 工具C 針腳 2、9、2612V (16)C 針腳 10GND (4+5)C 針腳 11 CAN L (14) C 針腳 8CAN H (6)

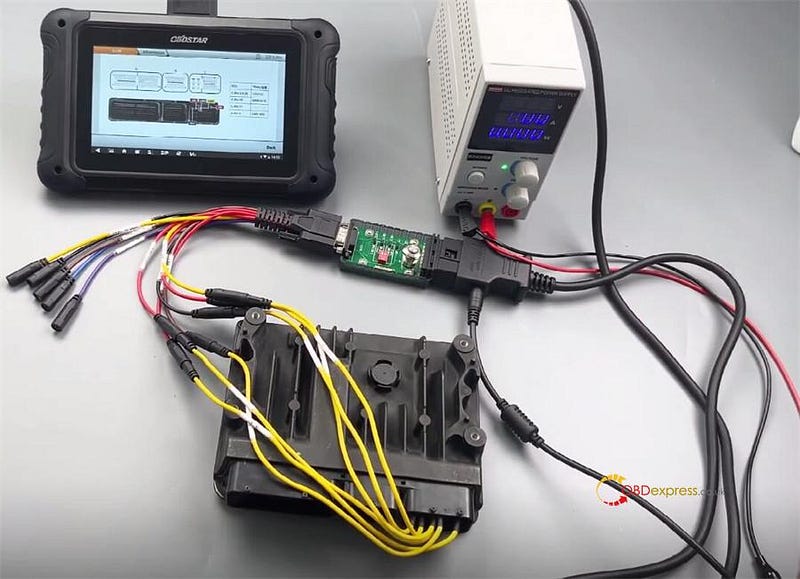

依照示意圖透過P004 轉接器、ECU 克隆跳線和主電纜正確連接DC706 ECU 工具和豐田 ECM ，並將 12V 電源連接到主電纜

• 讀寫豐田 DENSO GEN3 R7F701201

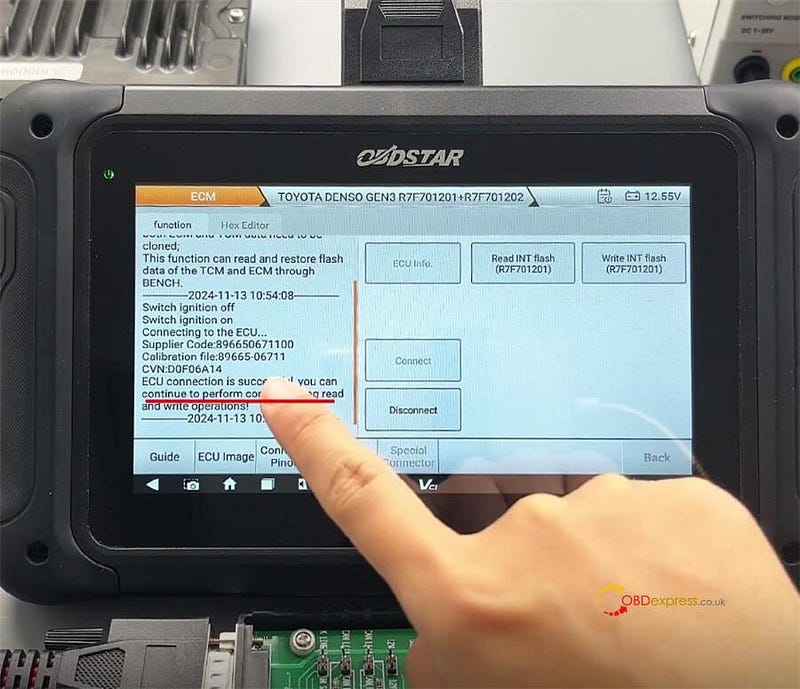

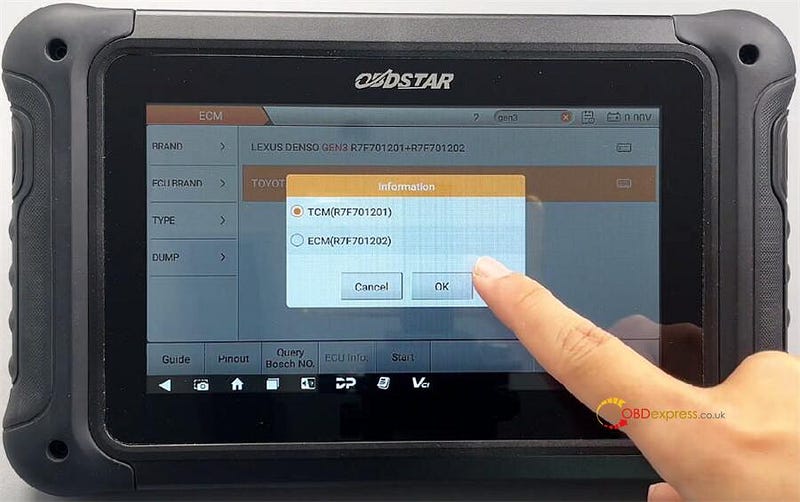

選擇TCM (R7F701201)

然後執行對應操作

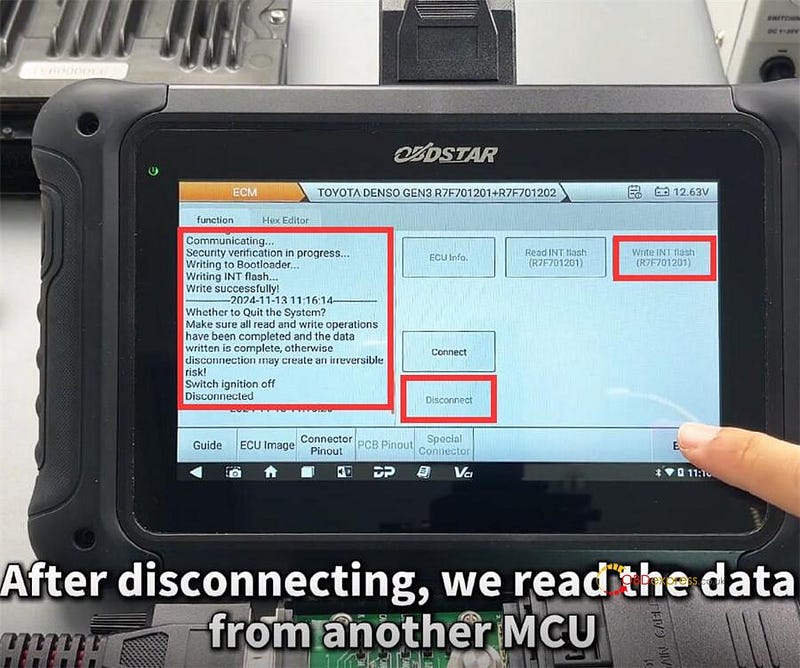

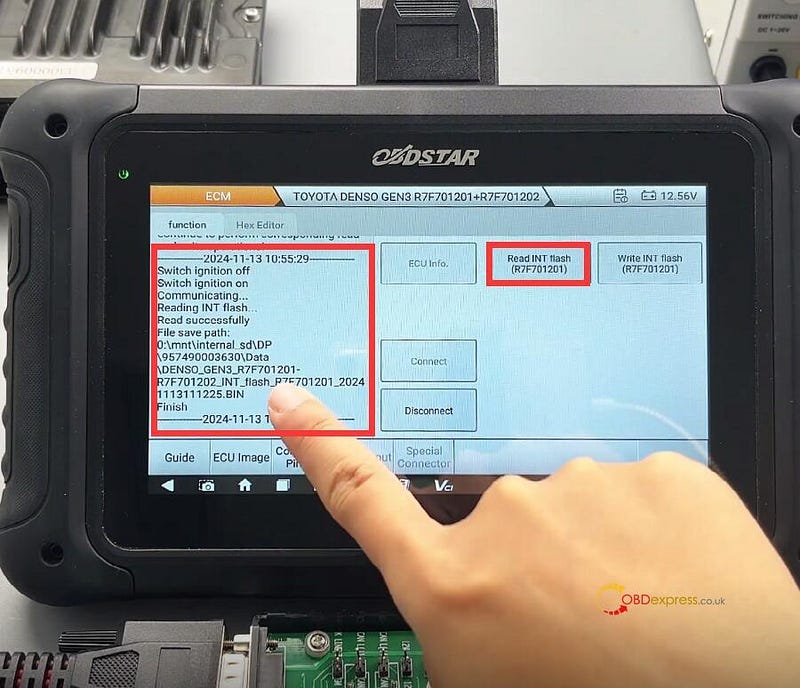

連接>>讀取 INT Flash (R7F701201)>>寫入 INT Flash (R7F701201)>>斷開連接

一切都好。

• 讀寫豐田 DENSO GEN3 R7F701202

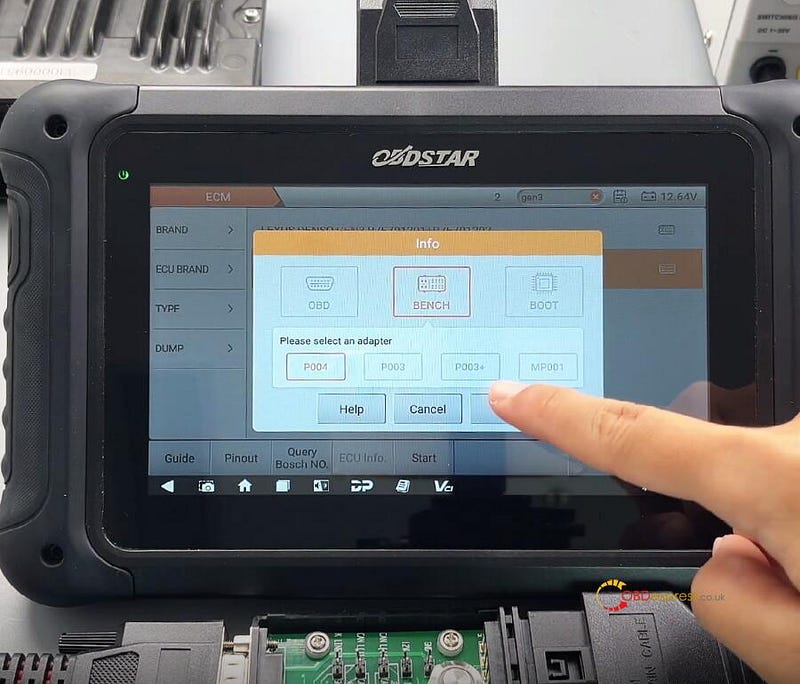

連接後選擇BENCH方法，選擇P004適配器

並選擇 ECM (R7F701202)

然後執行對應操作

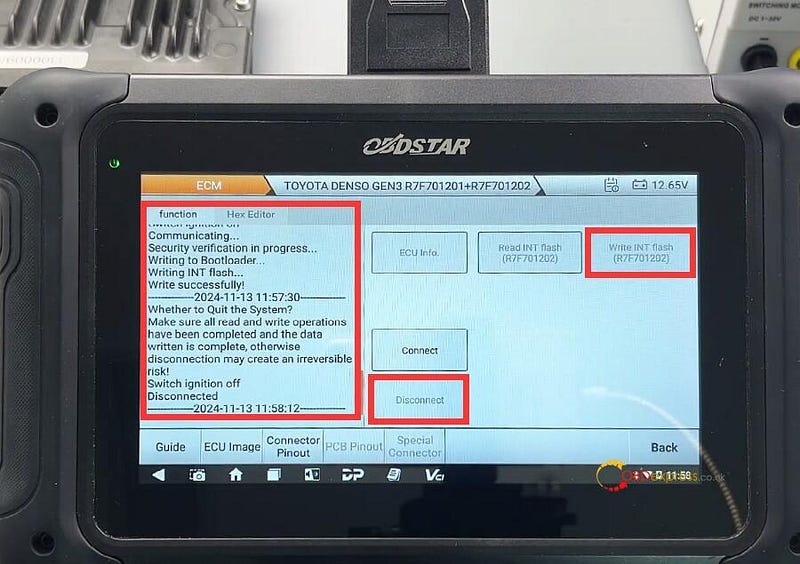

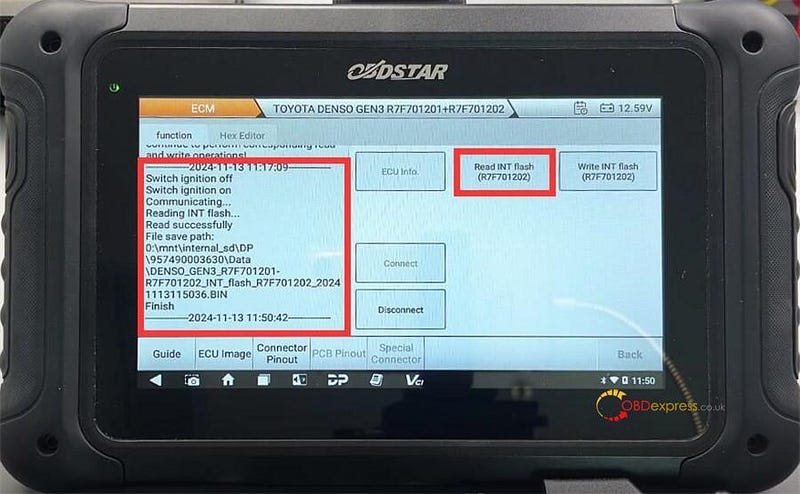

連接>>讀取 INT Flash (R7F701202)>>寫入 INT Flash (R7F701202)>>斷開連接

一切都還好。

OBDSTAR DC706 成功克隆 TOYOTA DENSO GEN3 [R7F701201+R7F701202] ECM。
