GODIAG ECU GPT Boot Adapter 是一款新型專業適配器，與J2534設備和PCMFLash軟體配合使用Obd2 bench或GPT bench方法拆解ECU來讀取和寫入ECU數據，或拆解ECU而不使用boot方法。 配備防短路BOOT電阻板連接線，保護ECU。 這裡我們以馬自達3 ECU為例， 看看它如何與SM2 Pro和Godiag GT100+搭配使用。

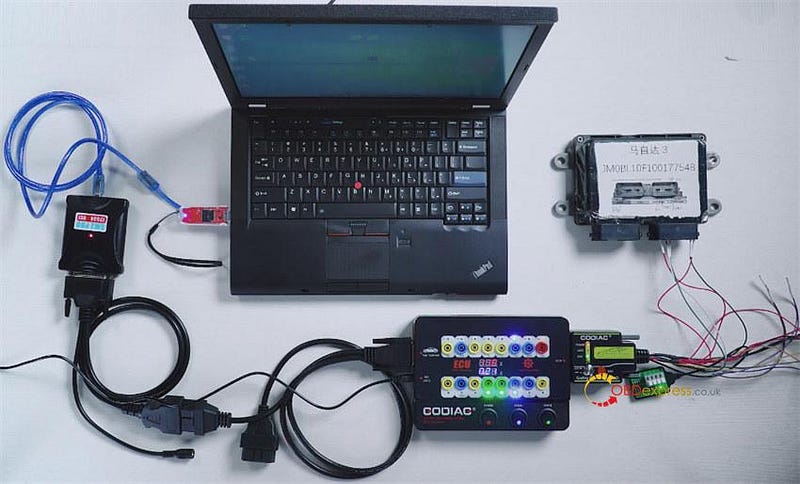

1.連接

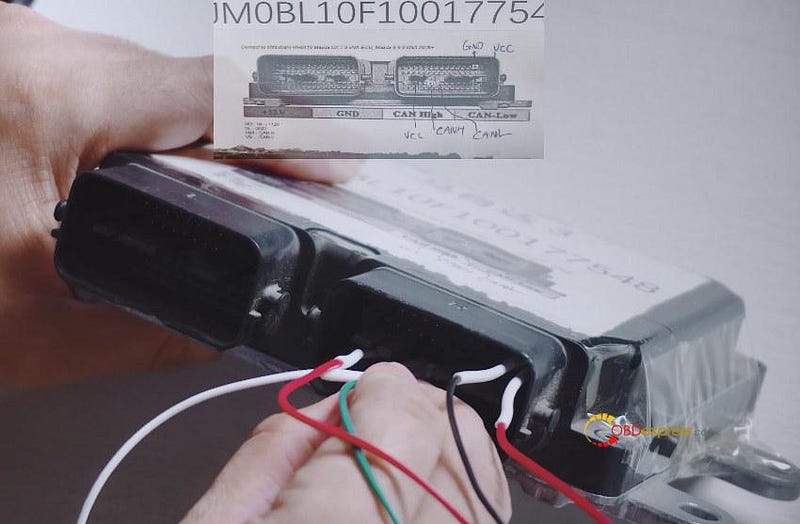

馬自達3 ECU腳位圖

依照圖示 連接Godiag ECU GPT Boot AD和Mazda 3 ECU。

將Godiag ECU GPT Boot AD連接 到 Godiag GT100+ OBD2 接線盒。

連接 GT100+ 和 SM2 Pro

透過 USB 線將 SM2 Pro 連接到電腦。

將PCMTuner 加密狗連接 到您的計算機

給Godiag GT100+ 通電 並按下電源按鈕。

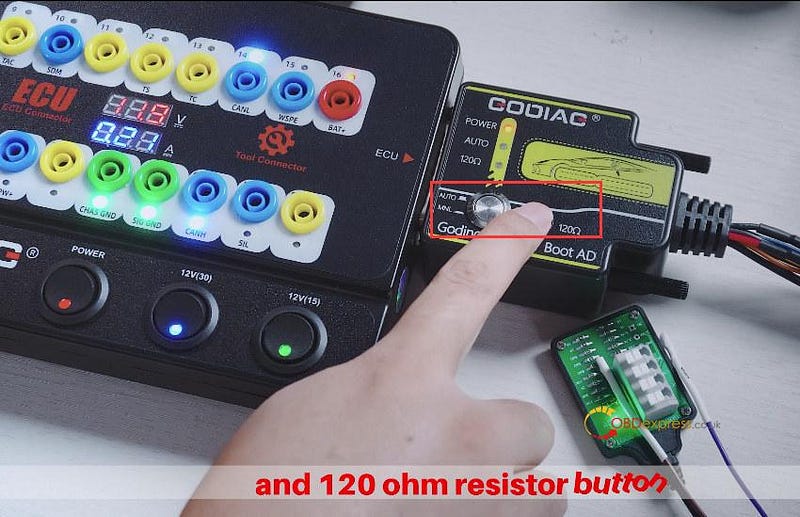

在Godiag ECU GPT啟動轉接器上，按下「MNL」按鈕和「120歐姆電阻」按鈕。

2.運行Pcmflash軟體進行操作。

開啟pcmflash軟體

請選擇下面適當的選項：

介面：J2534：Scanmatik-SM2 USB

ECU型號: [09] 馬自達: 2.0L, 2.3L, 2.5L LF/L3/L5 (馬自達 3/5/CX7 2010+)

點擊“身份證”

成功識別ECU

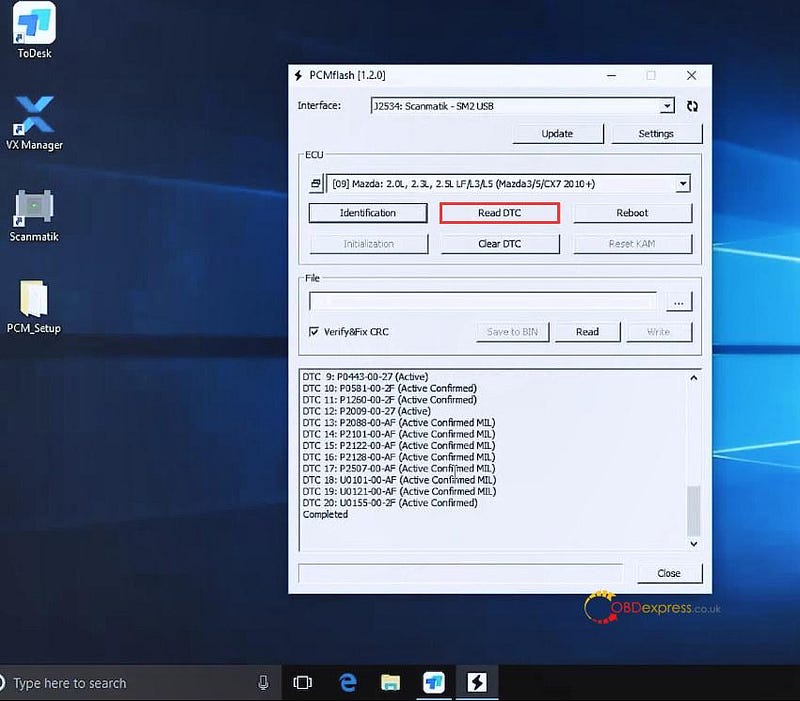

按一下“讀取故障碼”。

DTC 也成功讀取。

點選“讀取”即可讀取ECU資料。

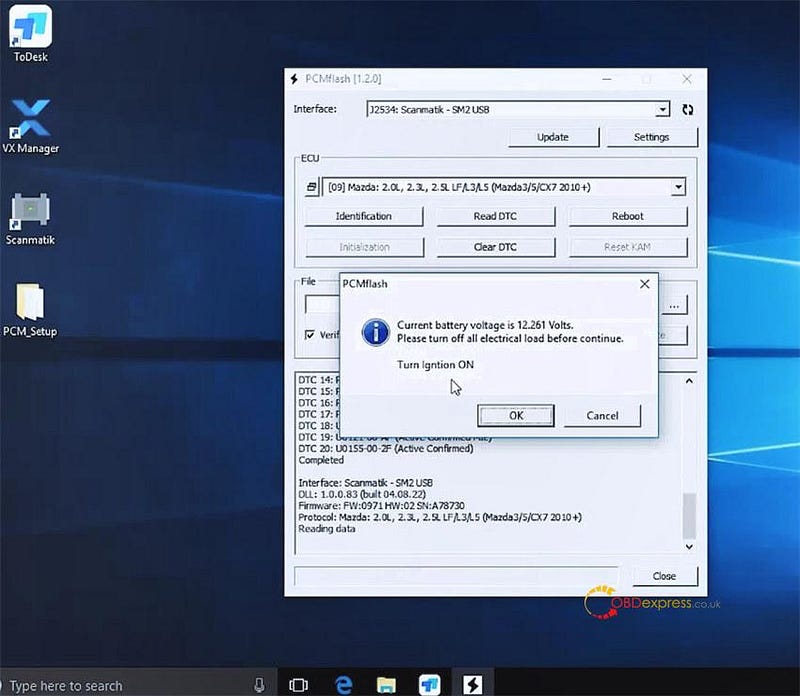

它會顯示當前電池電壓並提醒您關閉所有用電負載並打開點火開關。

按一下“確定”繼續。

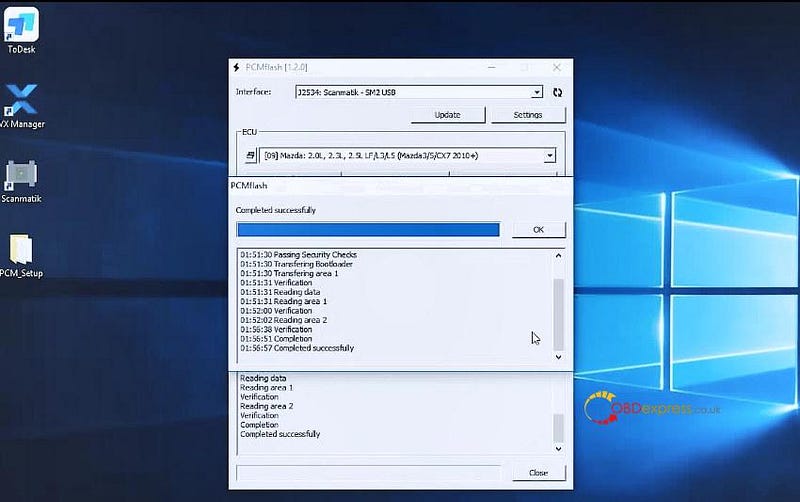

讀取ECU資料成功

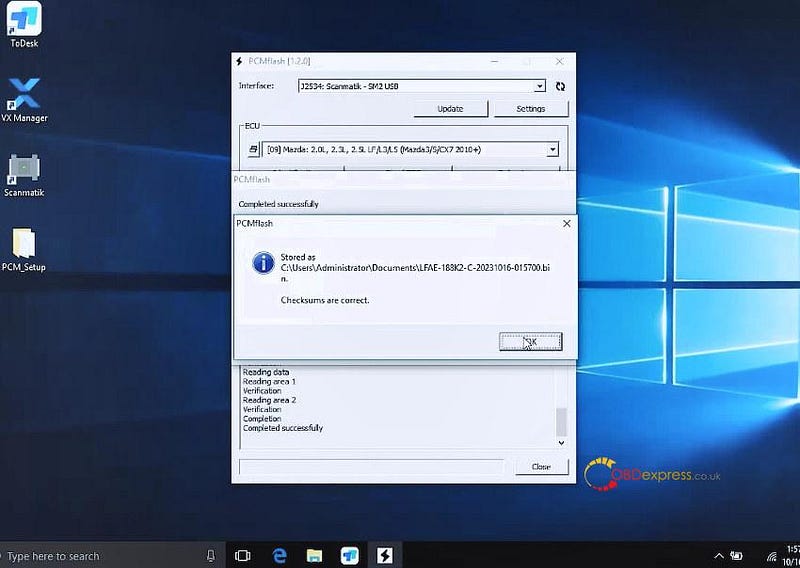

然後保存資料檔。

請注意：

Godiag ECU GPT 啟動 AD ECU 連接器 帶 J2534 裝置讀取/寫入 ECU：

• 只有適用於 PCMflash 的 Scanmatik 2 PRO 才能形成模組 71 操作所需的 GPT1、GPT2 訊號。
• 其他設備Scanmatik OpenPort 2.0、Mongoose JLR、MongoosePro JLR、Teradyne GNA600 (VCM 1)、Mazda VCM 2支援OBD2或BOOT 53模式讀寫ECU資料。

Godiag ECU GPT Boot AD編程適配器還可以與標準OBD2協定設備配合執行診斷功能。
