這是一篇使用 研華Mini ACDP Module 8 免碼維修BMW FRM的教程。在進行任何操作之前，請確保您已獲得Module1或Mini ACDP BMW完整包裝。

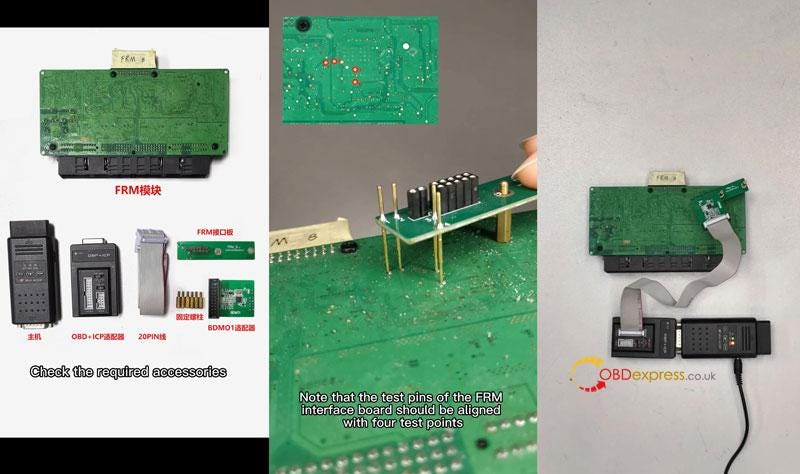

所需配件

金融風險管理模塊

Yanhua Mini ACDP Basic Module

OBD + ICP 適配器

20PIN數據線

FRM接口適配器

固定螺絲

BDMO1適配器

聯繫

• 安裝固定螺釘和 FRM 接口適配器。請注意，FRM 接口適配器上的測試引腳應與 4 個測試點對齊。鎖上 2 個螺絲。
• 將 BDM01 適配器連接到 OBP+ICP 適配器和 FRM 接口適配器。
• 連接到 ACDP 並啟動。

手術

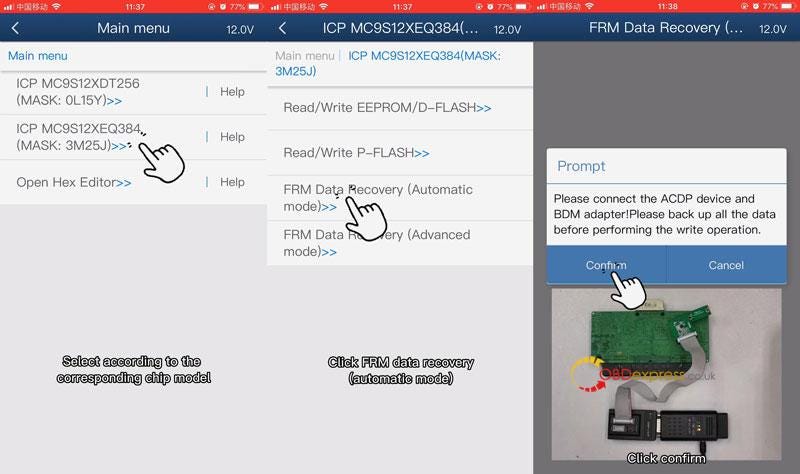

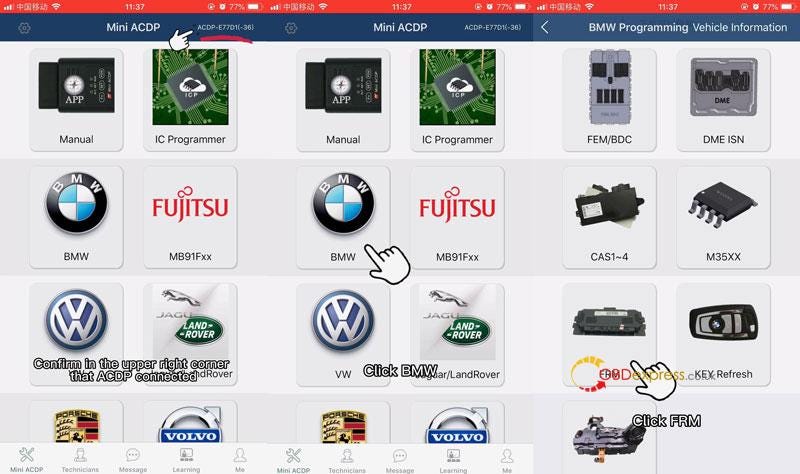

Mini ACDP APP >> 右上角確認已連接ACDP >> BMW >> FRM >> 根據對應芯片型號選擇：ICP MC9S12XEQ384(MASK: 3M25J) >> FRM Data Recovery(自動模式)

確認 ACDP 設備和適配器連接正確。請在執行寫入操作前備份所有數據。

按“確認”。

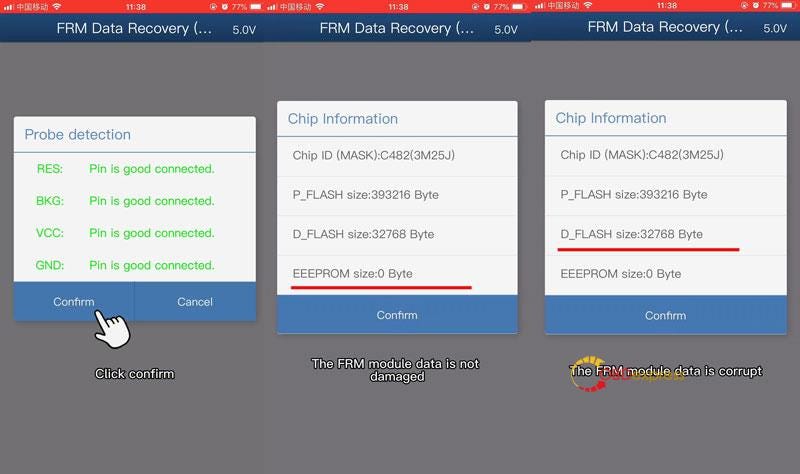

等待引腳檢測通過……

按“確認”。

查看讀出的芯片信息：

如果讀取4K EEPROM數據，FRM模塊數據沒有損壞。請謹慎操作。

如果讀取了 32K Dflash 數據，則 FRM 模塊數據已損壞。

按“確認”。

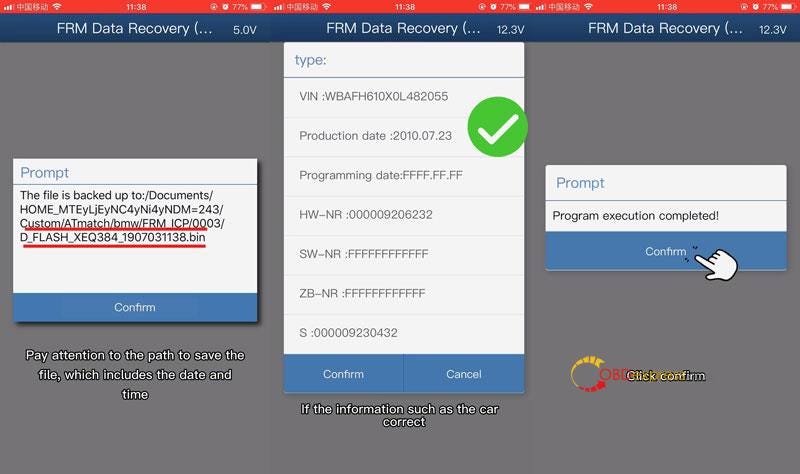

確認備份數據路徑。

檢查幀數和其他信息：

如果解析的汽車信息不正確，按“取消”退出自動修復。

如果汽車等信息正確，請按“確認”。

正在修復芯片數據……

程序執行完畢！
