KT200/KTM200  ECU編程器可以通過OBD/BENCH/BOOT/BDM/JTAG讀取和編程發動機控制單元。 在obdexpress.co.uk ，我正在分享如何使用 KT200/KTM200 ECU 編程器在 JTAG 模式下讀寫 TOYOTA DENSO 275036-4520 的指南。

階段1。連接

 打開KT200軟件 （版本：22.08.20）

單擊“選擇驅動程序”。

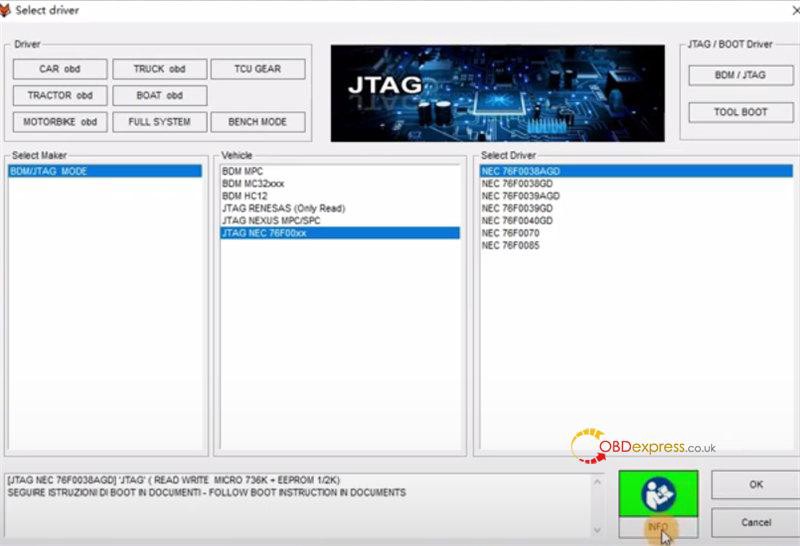

選擇 BDM/JTAG >> BDM/JTAG 模式 >> JTAG NEC 76F00xx >> NEC 76F0038AGD

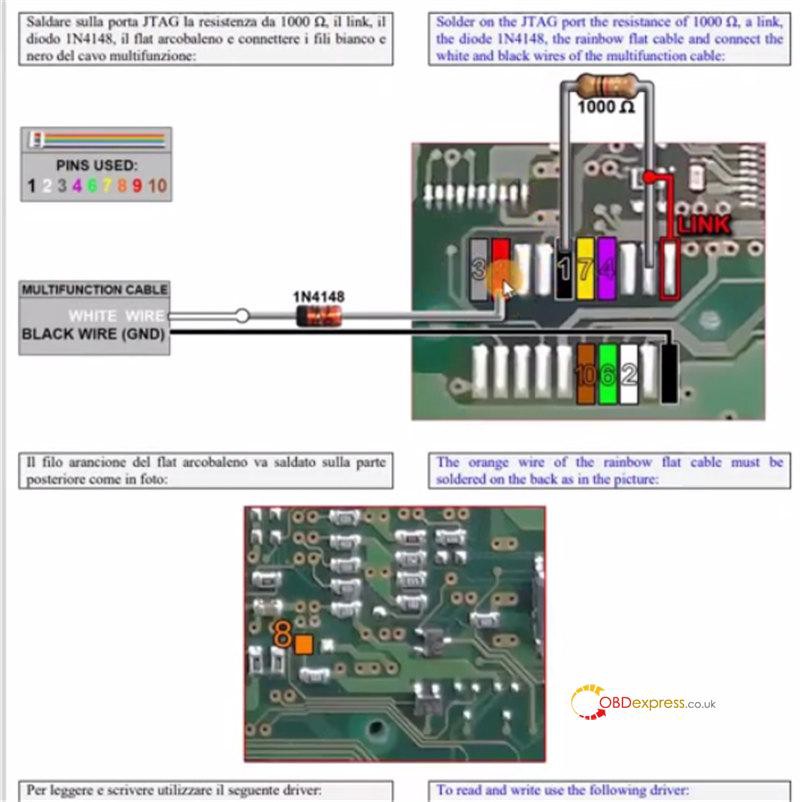

點擊“INFO”查看接線圖。

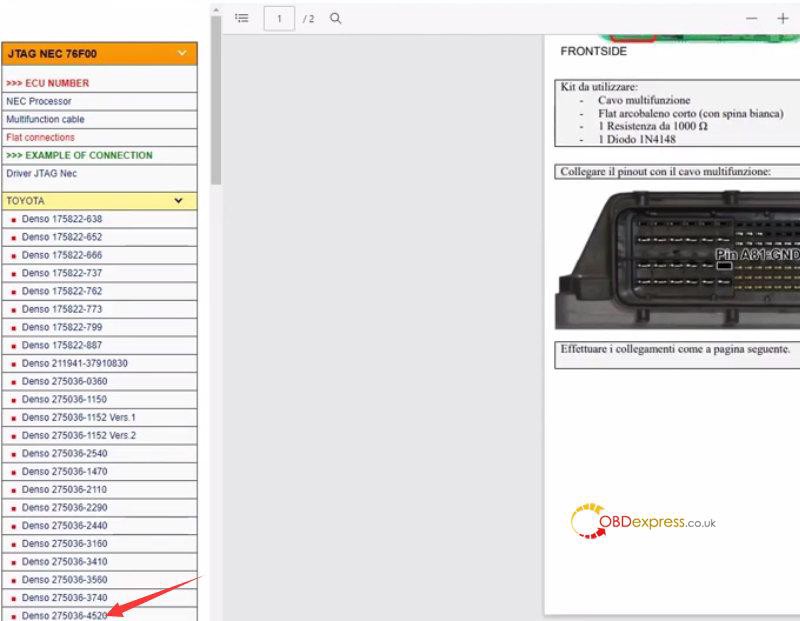

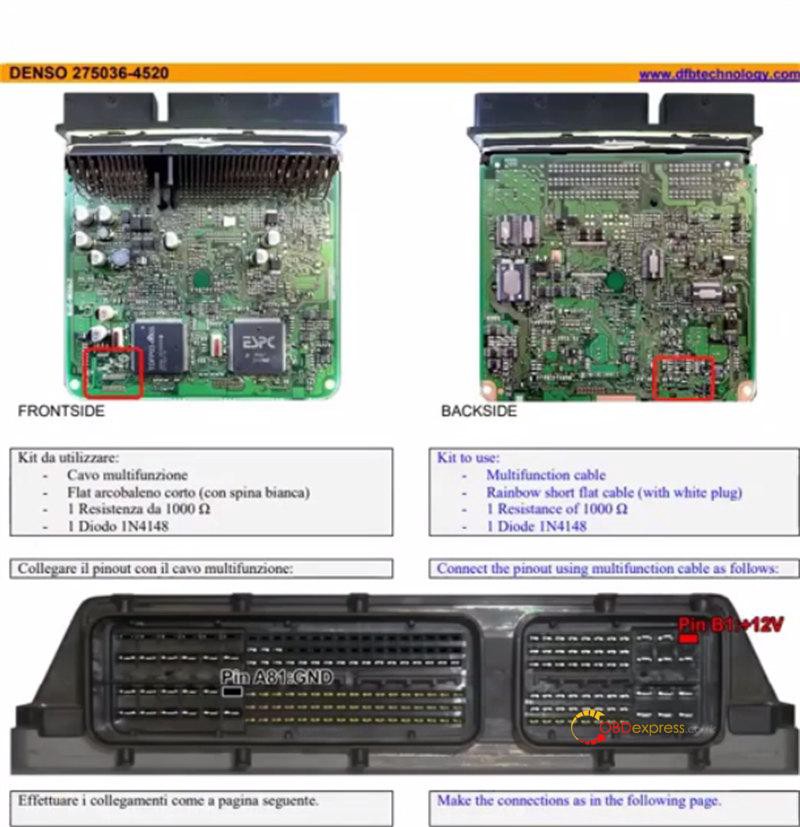

選擇 TOYOTA >> DENSO 275036–4520 查看引腳圖。

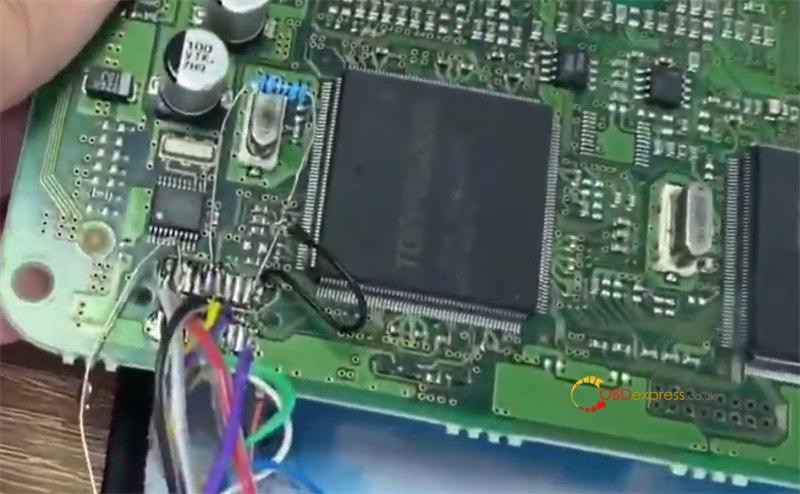

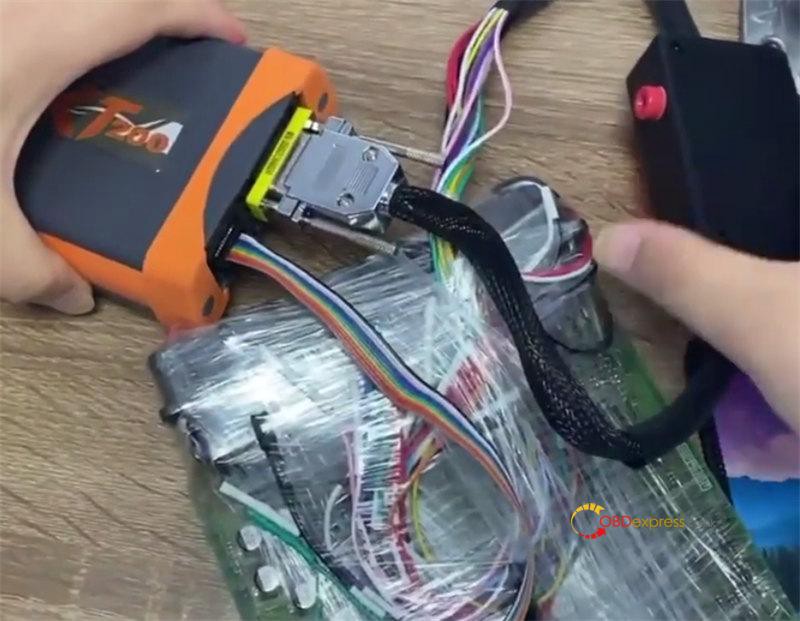

通過引出線和傳輸線連接KT200和ECU。

第2步。讀取原始ECU數據

返回選擇的驅動界面

點擊“確定”進入操作頁面。

選擇“連接”以檢測原始 ECU 信息。

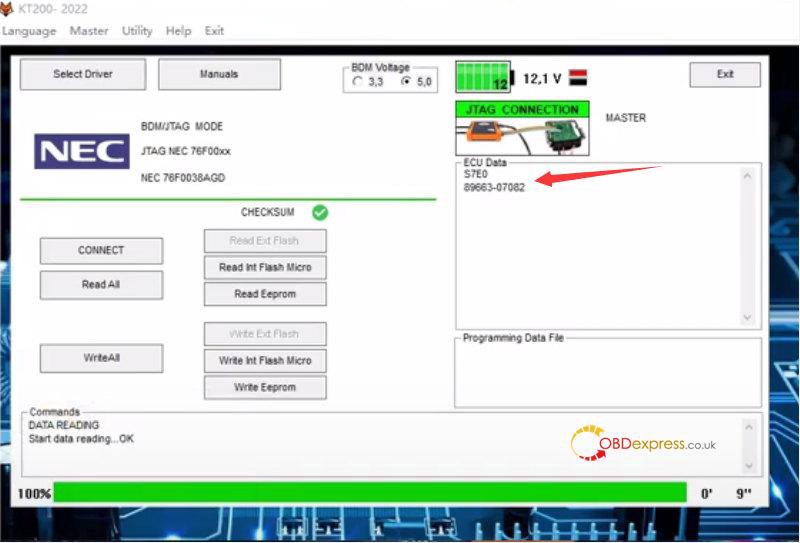

然後選擇“全部閱讀”。

創建一個新文件夾來存儲原始數據

步驟 3。將閃存和 EEPROM 數據寫入新 ECU

更換新的ECU進行連接

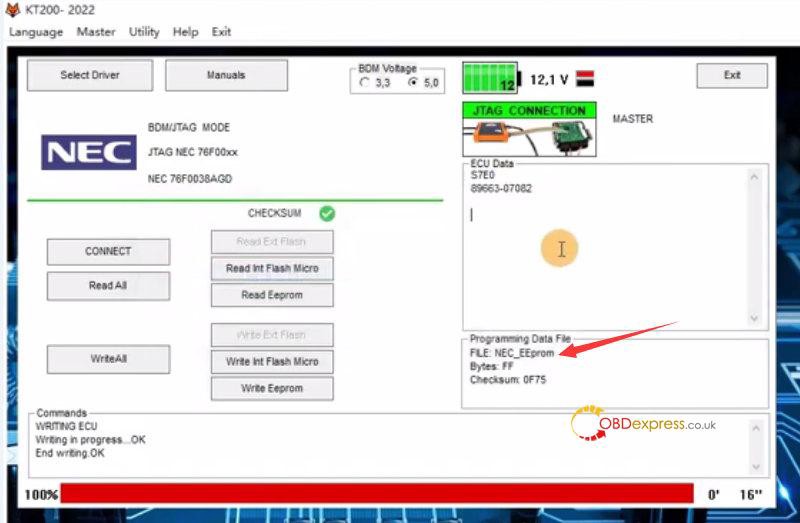

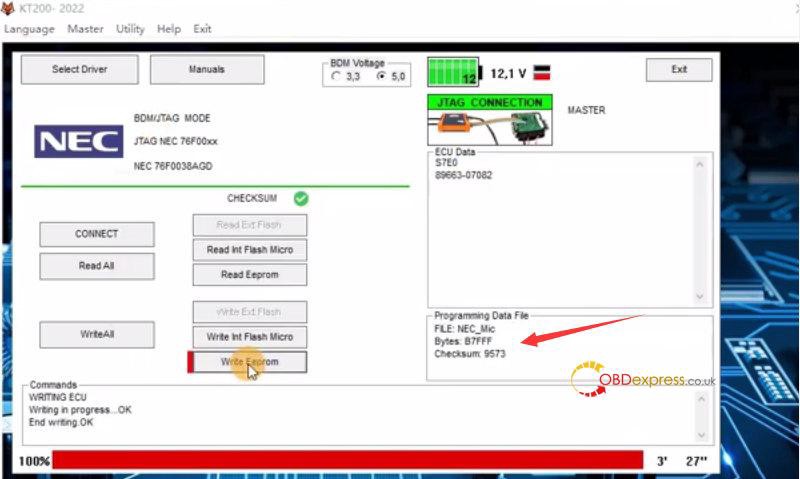

分別選擇“Write in Flash Micro”和“Write EEprom”寫入修改後的ECU數據

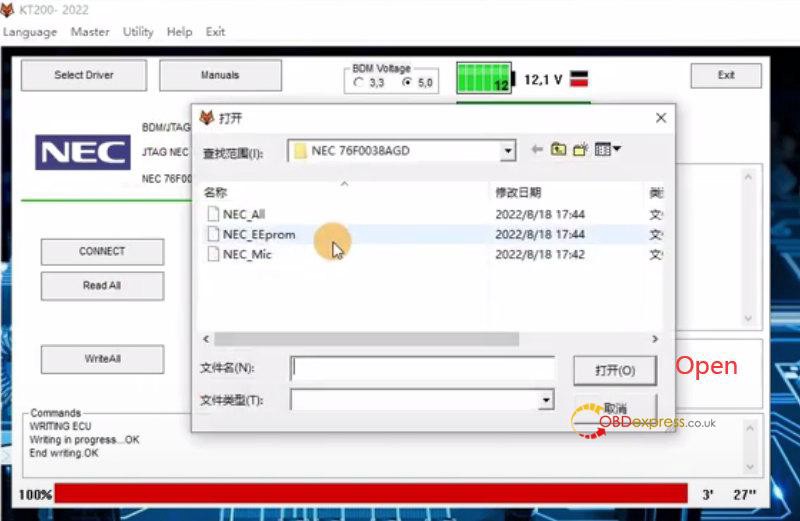

加載源文件以進行校驗和校正

稍等片刻，寫入數據

用KT200芯片調優工具 數據寫入成功 。

完成！

對於 KT200 支持的 ECU ，請查看KT200 ECU 支持列表。
